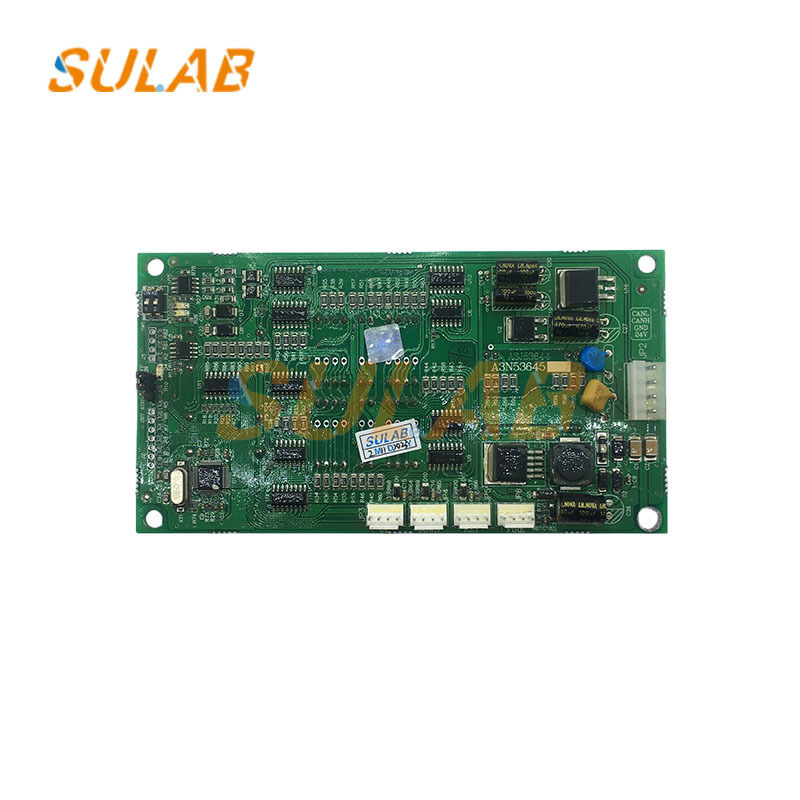

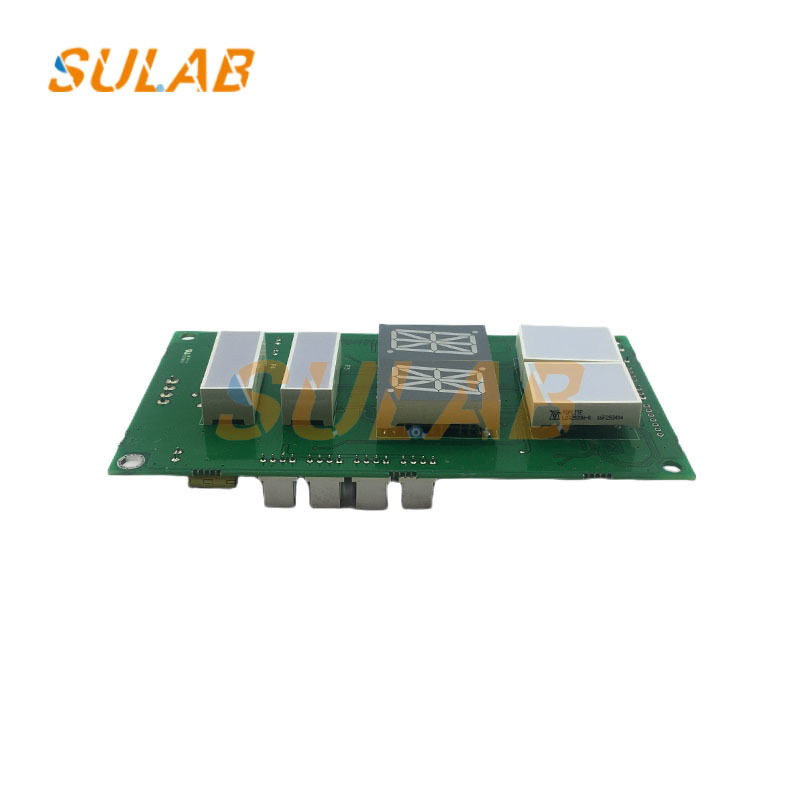

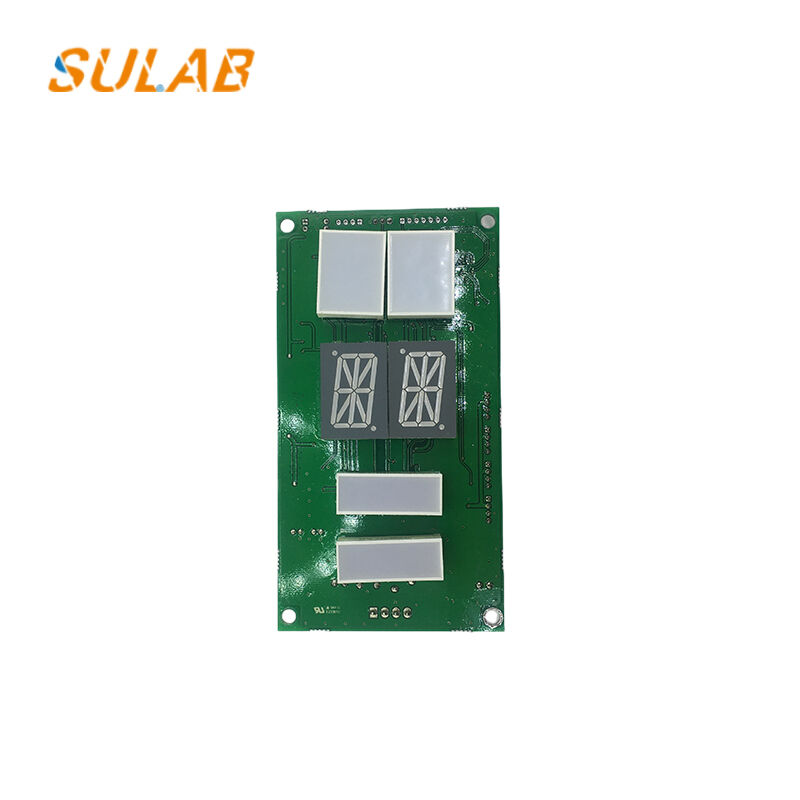

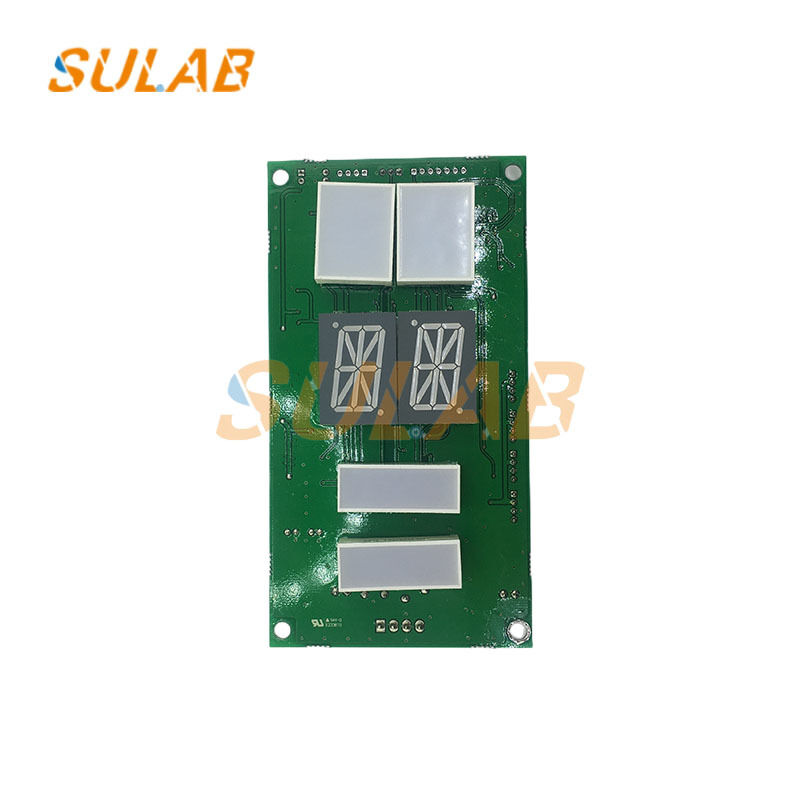

บอร์ดจอ LOP ของลิฟท์ที่มีการสื่อสาร CAN Bus PCB สีเขียวกันไฟสําหรับการแสดงเลขชั้นในเวลาจริง

กระดานแสดงผล LOP ลิฟต์ A3N53645 A3J53644 | แผงวงจร PCB แสดงตำแหน่งชั้นและทิศทางการเรียกชั้นสำหรับอะไหล่ลิฟต์

A3N53645 (รหัสตรงกัน A3J53644) คือแผงวงจร PCB แสดงผลการเรียกชั้นนอกดั้งเดิมสำหรับลิฟต์ CANNY SWEET โดยเฉพาะ และยังเข้ากันได้กับระบบควบคุมบางส่วนของ OTIS SWEET series ติดตั้งบนแผงชั้นของแต่ละชั้นเป็นโมดูลปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักร ใช้การแสดงผลแบบดิจิทัลแบบจุดเมทริกซ์และการสื่อสารแบบ CAN bus แผงวงจรสีเขียวทนไฟพร้อมวงจรป้องกันสัญญาณรบกวนในตัวช่วยให้การส่งสัญญาณเสถียรในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อนของปล่องลิฟต์

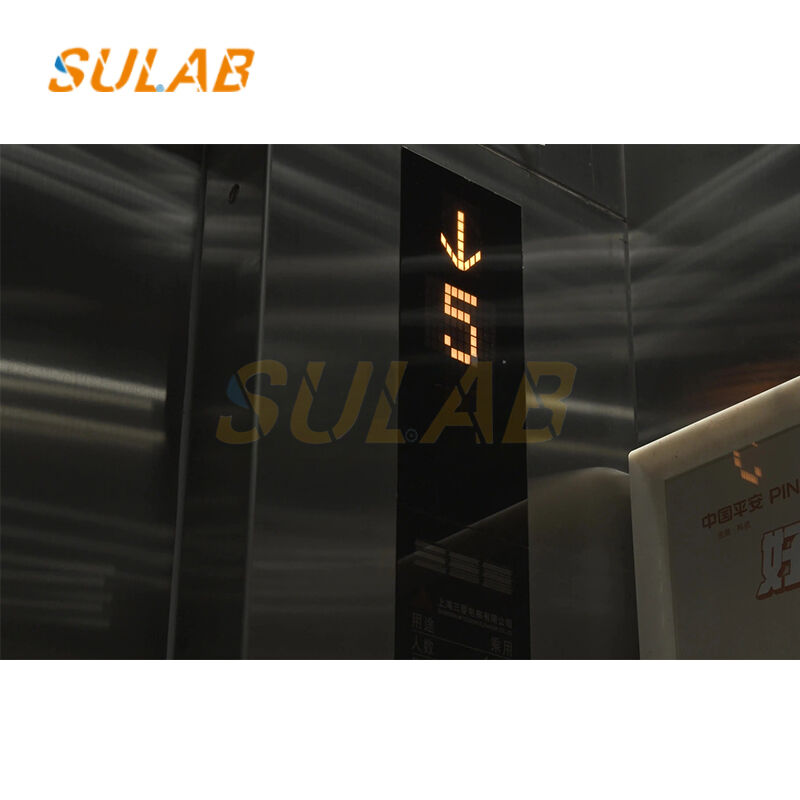

แสดงหมายเลขชั้นและทิศทางแบบเรียลไทม์
รับข้อมูลการทำงานจากบอร์ดควบคุมหลักของลิฟต์ผ่าน CAN bus แสดงชั้นที่หยุดปัจจุบันและทิศทางการวิ่งขึ้น/ลงพร้อมกันสำหรับผู้โดยสารที่รอที่ประตูชั้น
การส่งสัญญาณเรียกชั้นและการตอบกลับ
รวบรวมสัญญาณปุ่มเรียกขึ้น/ลงจากแต่ละชั้น อัปโหลดคำสั่งขอไปยังบอร์ดหลัก ตอบกลับสัญญาณไฟเรียกเปิด/ปิดเพื่อเตือนผู้โดยสารว่าลิฟต์ได้รับคำขอเรียกแล้ว
การแจ้งเตือนสถานะข้อผิดพลาดของลิฟต์
แสดงรหัสข้อผิดพลาดเฉพาะโดยอัตโนมัติเมื่อระบบกระตุ้นการป้องกัน เช่น การบรรทุกเกิน, ความล้มเหลวของประตู หรือความผิดปกติของวงจรความปลอดภัย ช่วยให้เจ้าหน้าที่บำรุงรักษาค้นหาข้อผิดพลาดได้อย่างรวดเร็ว
การแสดงผลการเชื่อมโยงแบบซิงโครไนซ์การควบคุมแบบกลุ่ม
รองรับการจัดตารางการควบคุมแบบกลุ่มลิฟต์หลายตัว ซิงโครไนซ์ข้อมูลการทำงานของลิฟต์หลายตัวบนกระดานแสดงผลชั้นแต่ละชั้นเพื่อเพิ่มประสิทธิภาพการรอของผู้โดยสาร
การปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรที่ปลอดภัยและเสถียร
ในฐานะโมดูลสัญญาณชั้นที่จำเป็นซึ่งเป็นไปตามมาตรฐานความปลอดภัยของลิฟต์ มันตระหนักถึงการโต้ตอบข้อมูลการทำงานที่โปร่งใสระหว่างผู้โดยสารและระบบควบคุมลิฟต์ ปรับปรุงประสบการณ์ผู้ใช้และความสะดวกในการบำรุงรักษา

จอแสดงผลลิฟต์ - คำถามที่พบบ่อย

คำถามที่ 1: จอแสดงผลประเภทใดที่ใช้ในระบบลิฟต์?
ระบบลิฟต์ใช้ไฟแสดงสถานะ LED, หน้าจอ LCD รวมถึงจอแสดงผล TFT LCD และเทคโนโลยีการแสดงผลอื่นๆ เพื่อแสดงหมายเลขชั้น ทิศทางการเดินทาง และสถานะการทำงาน

คำถามที่ 2: จอแสดงผลลิฟต์ที่มีขนาดหน้าจอเท่ากันสามารถใช้แทนกันได้หรือไม่?
ไม่จำเป็นเสมอไป จอแสดงผลที่มีขนาดเท่ากันอาจแตกต่างกันในแรงดันไฟฟ้า, โปรโตคอลการสื่อสาร, การกำหนดค่าขั้วต่อ และข้อกำหนดการควบคุม ต้องตรวจสอบความเข้ากันได้ก่อนทำการเปลี่ยน

คำถามที่ 3: อะไรคือสาเหตุที่จอแสดงผลชั้นลิฟต์แสดงข้อมูลไม่ถูกต้อง?
สาเหตุที่เป็นไปได้ ได้แก่ ข้อผิดพลาดในการสื่อสาร, ปัญหาการกำหนดค่าคอนโทรลเลอร์, ความผิดพลาดในการเดินสายไฟ หรือความล้มเหลวของโมดูลแสดงผล ควรระบุสาเหตุที่แท้จริงก่อนทำการเปลี่ยน

คำถามที่ 4: สามารถอัปเกรดจอแสดงผลลิฟต์ได้โดยไม่ต้องเปลี่ยนระบบควบคุมหรือไม่?
ในบางระบบ สามารถอัปเกรดจอแสดงผลแยกต่างหากได้หากส่วนที่เปลี่ยนรองรับคอนโทรลเลอร์, โปรโตคอลการสื่อสาร และข้อกำหนดทางไฟฟ้าที่มีอยู่

คำถามที่ 5: ต้องใช้ข้อมูลอะไรบ้างในการสั่งซื้อจอแสดงผลลิฟต์ทดแทน?
โปรดระบุหมายเลขชิ้นส่วนเดิม, ประเภทจอแสดงผล, ขนาดหน้าจอ, แรงดันไฟฟ้า, อินเทอร์เฟซการสื่อสาร, รายละเอียดขั้วต่อ, รุ่นคอนโทรลเลอร์ และรูปถ่ายที่ชัดเจนเพื่อให้ตรงกันอย่างถูกต้อง
