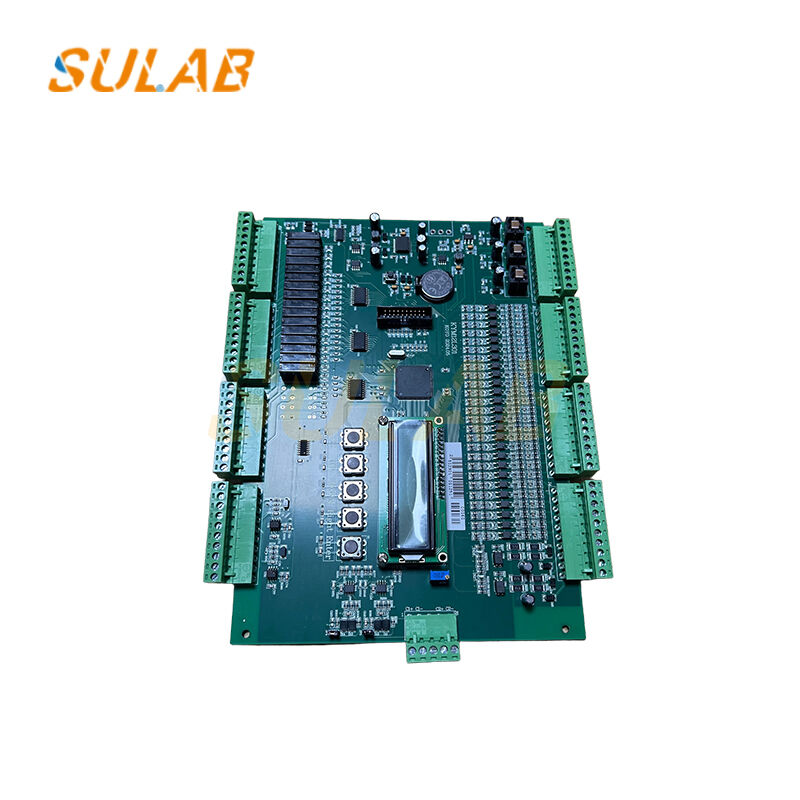

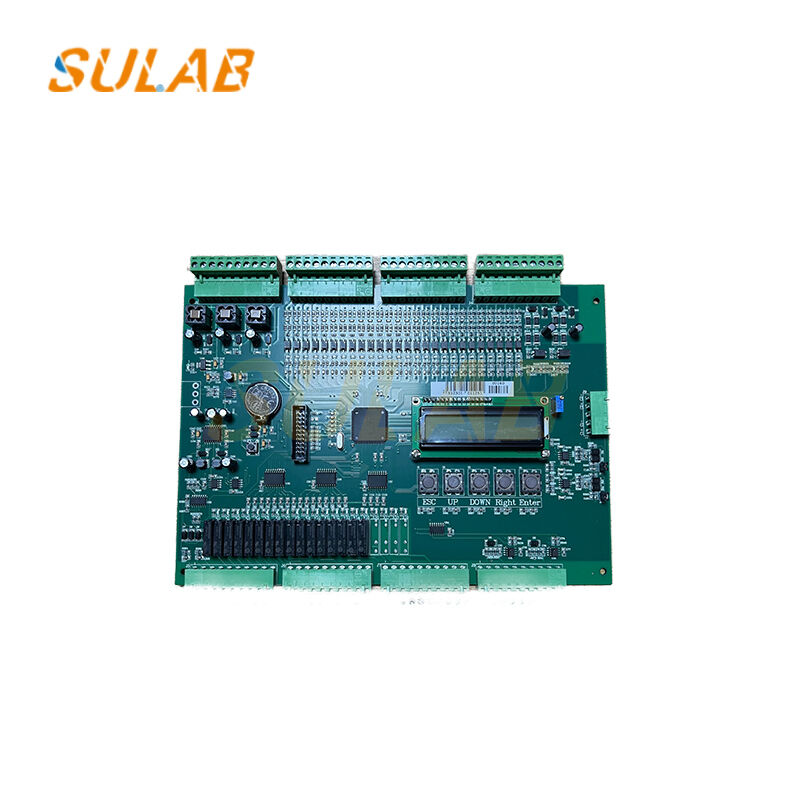

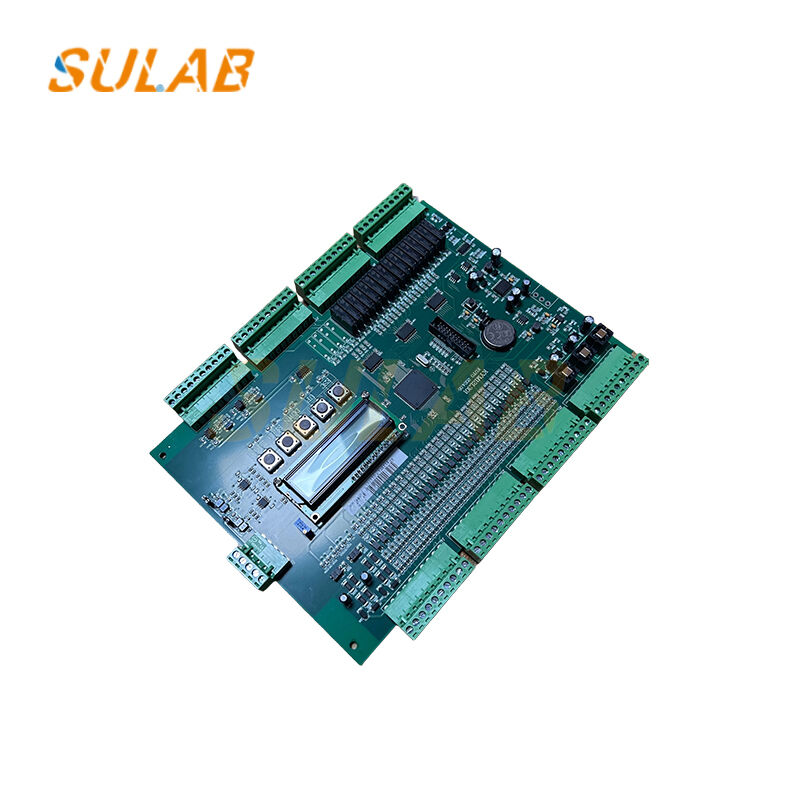

เครื่องยก KYM12L301 ตัวจริง บอร์ดหลักสําหรับ Tongyou Lift ด้วยการทํางานที่ปลอดภัยและมั่นคง การวินิจฉัยความผิดพลาดและประตู & การควบคุมมอเตอร์

เมนบอร์ดลิฟต์ KYM12L301 สำหรับ Tongyou Elevator Core Control PCB, สมองระบบลิฟต์, การทำงานที่ปลอดภัยและเสถียร, การวินิจฉัยข้อผิดพลาด, การควบคุมประตูและมอเตอร์

ระบบรับสัญญาณภายนอกทั้งหมด รวมถึงสัญญาณจากปุ่มเรียกจากภายนอก, ปุ่มเลือกภายใน, เซ็นเซอร์ชั้น, เซ็นเซอร์ปรับระดับ, สวิตช์ล็อคประตู, วงจรความปลอดภัย, ปุ่มหยุดฉุกเฉิน และสัญญาณโอเวอร์โหลด และรวบรวมสถานะของสัญญาณเหล่านั้นแบบเรียลไทม์

โปรแกรมตรรกะในตัวบนเมนบอร์ดจะคำนวณโดยอัตโนมัติ: ใครเรียกลิฟต์ก่อน, การจัดตารางชั้นที่เหมาะสมที่สุด; ลำดับการขึ้น/ลงและการหยุดของลิฟต์; วงจรความปลอดภัยปกติและมีข้อผิดพลาดหรือไม่; และส่งคำสั่งควบคุมไปยังอินเวอร์เตอร์, ตัวควบคุมประตู, คอนแทคเตอร์, ไฟแสดงสถานะ และหน้าจอแสดงผล: ควบคุมการสตาร์ท/หยุดมอเตอร์, การเร่ง/ลดความเร็ว และการปรับระดับที่ราบรื่น; ควบคุมการเปิด, ปิด และการปิดล่าช้าของประตู; และควบคุมการแสดงชั้น, นาฬิกาบอกชั้น และไฟแสดงสถานะ

การออกคำสั่งควบคุม: ส่งสัญญาณไปยังตัวแปลงความถี่, ตัวควบคุมประตู, คอนแทคเตอร์, ไฟแสดงสถานะ และหน้าจอแสดงผล: ควบคุมการสตาร์ท/หยุดมอเตอร์, การเร่ง/ลดความเร็ว และการปรับระดับที่ราบรื่น; ควบคุมการเปิด, ปิด และการปิดล่าช้าของประตู; ควบคุมการแสดงชั้น, นาฬิกาบอกชั้น และไฟแสดงสถานะ การตรวจสอบความปลอดภัยแบบเรียลไทม์: ตรวจจับการตัดการเชื่อมต่อของล็อคประตู, ความเร็วเกิน, การขึ้น/ลงเกิน, การโอเวอร์โหลด, ความผิดพลาดของลำดับเฟส ฯลฯ ตัดการทำงานทันทีและล็อคลิฟต์เมื่อตรวจพบความผิดปกติใดๆ พร้อมทั้งบันทึกรหัสข้อผิดพลาด

การจัดเก็บข้อผิดพลาดและการตรวจสอบตนเอง: บันทึกข้อผิดพลาดและพารามิเตอร์การทำงานโดยอัตโนมัติ สามารถอ่านรหัสข้อผิดพลาดได้โดยตรงระหว่างการบำรุงรักษาเพื่อการวินิจฉัยปัญหาอย่างรวดเร็ว

แผงวงจร PCB ลิฟต์ - คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะระบุแผงวงจร PCB ลิฟต์ที่ถูกต้องสำหรับการเปลี่ยนได้อย่างไร?
ในการระบุแผงวงจร PCB ลิฟต์สำหรับการเปลี่ยน ให้ตรวจสอบหมายเลขชิ้นส่วนเดิม, การแก้ไขฮาร์ดแวร์, เครื่องหมายบนแผงวงจร และรุ่นของตัวควบคุมลิฟต์ รูปถ่ายที่ชัดเจนของ PCB ทั้งสองด้านสามารถช่วยแยกแยะเวอร์ชันที่แตกต่างกันได้

คำถามที่ 2: แผงวงจร PCB ลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันสามารถใช้แทนกันได้หรือไม่?
ไม่จำเป็นเสมอไป แผงวงจร PCB ลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันอาจแตกต่างกันในการแก้ไขฮาร์ดแวร์, เฟิร์มแวร์, รูปแบบขั้วต่อ หรือโปรโตคอลการสื่อสาร ต้องตรวจสอบความเข้ากันได้กับระบบลิฟต์ที่มีอยู่

คำถามที่ 3: แผงวงจร PCB ลิฟต์ที่เปลี่ยนใหม่ต้องมีการตั้งโปรแกรมหรือไม่?
แผงวงจร PCB ที่เปลี่ยนใหม่บางรุ่นต้องมีการกำหนดค่าเฟิร์มแวร์, การตั้งค่าพารามิเตอร์ หรือการตั้งโปรแกรมเฉพาะระบบ บางรุ่นอาจมีซอฟต์แวร์ที่จำเป็นอยู่แล้ว ขั้นตอนที่ถูกต้องขึ้นอยู่กับรุ่นของ PCB และบทบาทในระบบควบคุมลิฟต์

คำถามที่ 4: สามารถเปลี่ยนแผงวงจร PCB ลิฟต์ที่ชำรุดได้โดยไม่ต้องเปลี่ยนระบบควบคุมทั้งหมดหรือไม่?
ในบางกรณี สามารถเปลี่ยน PCB แต่ละชิ้นได้หากส่วนที่เปลี่ยนเข้ากันได้กับตัวควบคุม, เฟิร์มแวร์, การเดินสายไฟ และส่วนประกอบที่เชื่อมต่ออยู่ ช่างผู้ชำนาญควรยืนยันข้อผิดพลาดก่อนตัดสินใจเปลี่ยน

คำถามที่ 5: ฉันควรให้ข้อมูลใดบ้างเมื่อต้องการจัดหาแผงวงจร PCB ลิฟต์สำหรับเปลี่ยน?
โปรดระบุหมายเลขชิ้นส่วน PCB เดิม, การแก้ไขฮาร์ดแวร์, รุ่นลิฟต์, รูปถ่ายแผงวงจรที่ชัดเจน และปริมาณที่ต้องการ SULAB สามารถช่วยตรวจสอบรายละเอียดเหล่านี้และตรวจสอบตัวเลือกการเปลี่ยนที่มีอยู่ได้
