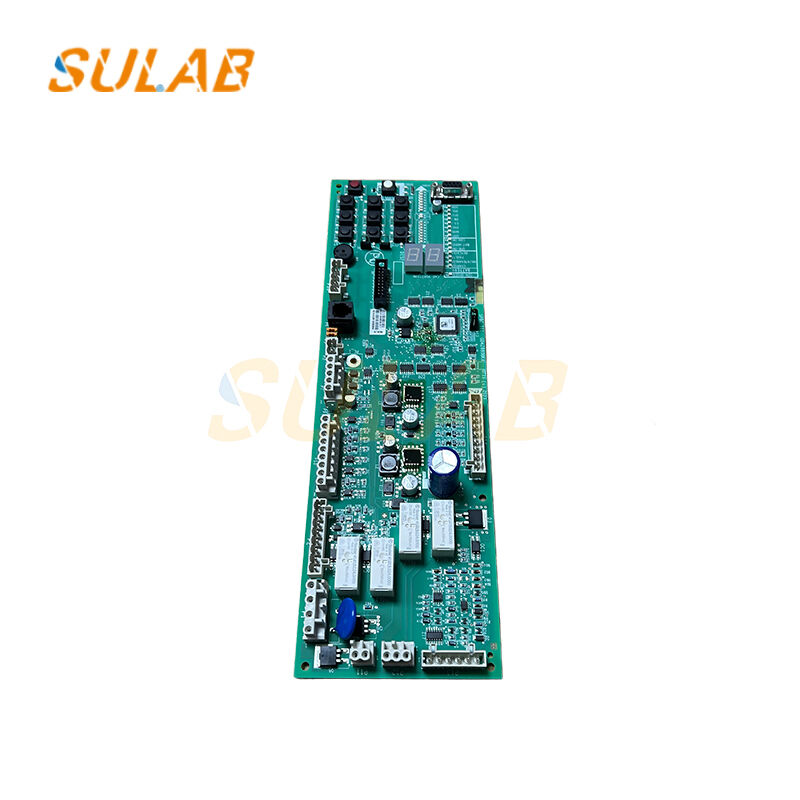

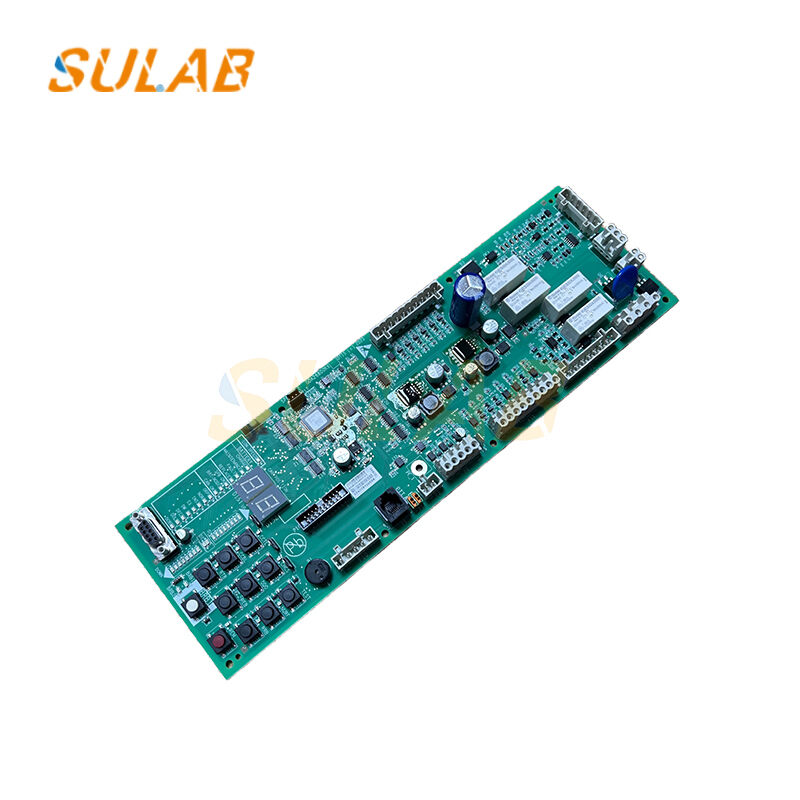

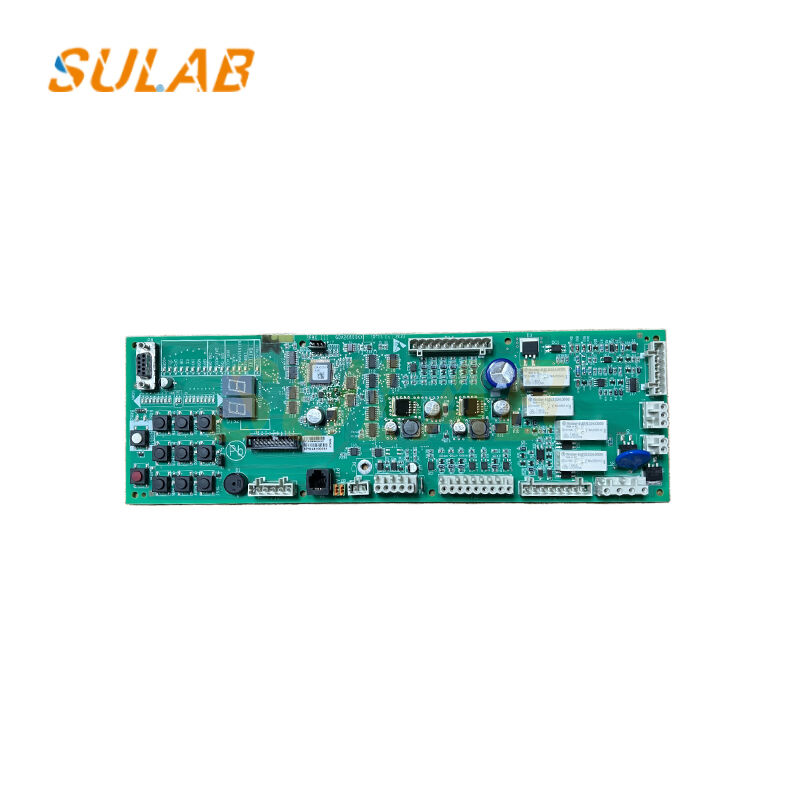

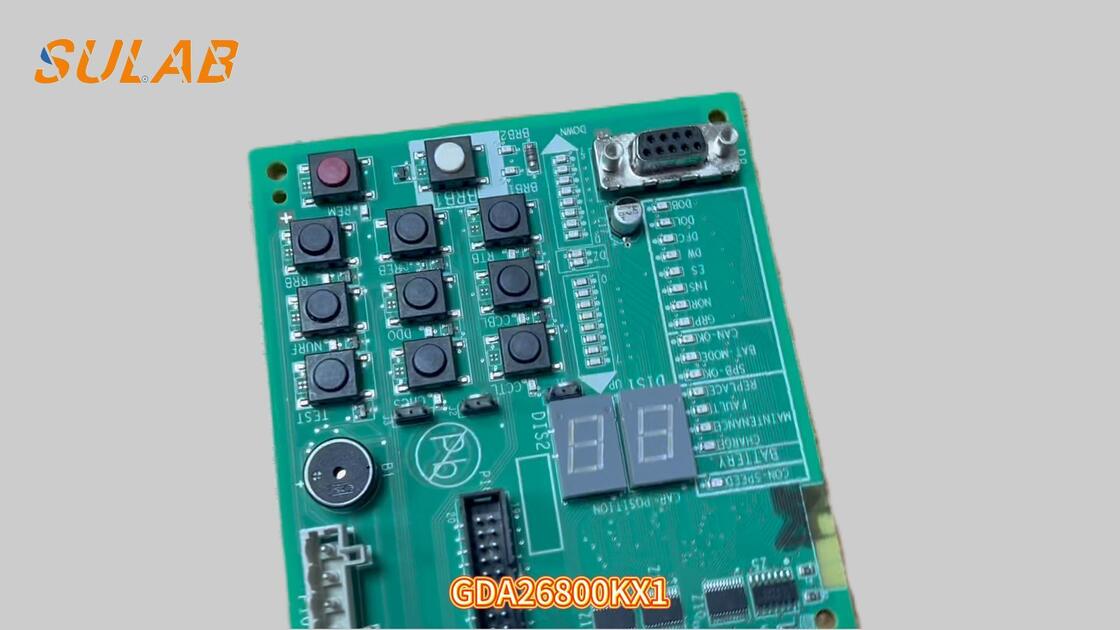

Otis Elevator SPBC-III PCB Board GDA26800KX1 บอร์ดควบคุมเดิม สําหรับระบบป้องกันความปลอดภัยและควบคุมเบรกของลิฟท์ Gen2

แผงวงจร Otis Elevator SPBC-III PCB Board GDA26800KX1 แผงควบคุมดั้งเดิมสำหรับระบบควบคุมความปลอดภัยและเบรกของลิฟต์ Gen2

Otis GDA26800KX1 คือแผงวงจรควบคุมลิฟต์ SPBC-III (Safe Protection & Brake Control III) ซึ่งเป็นหน่วยควบคุมความปลอดภัยและตรรกะหลักของระบบควบคุมลิฟต์ Otis รุ่น Gen2, EFT, SkyRise และรุ่นอื่นๆ

การตรวจสอบและป้องกันวงจรความปลอดภัย: ตรวจสอบสถานะของสวิตช์ความปลอดภัยทั้งหมดแบบเรียลไทม์ รวมถึงวงจรล็อคประตูลิฟต์ วงจรความปลอดภัย วงจรหยุดฉุกเฉิน ตัวควบคุมความเร็ว เบรกนิรภัย และบัฟเฟอร์

เมื่อตรวจพบการตัดการเชื่อมต่อหรือความผิดปกติของหน้าสัมผัสความปลอดภัย ระบบจะตัดสัญญาณควบคุมการทำงานทันที บังคับให้ลิฟต์หยุดและล็อค ป้องกันไม่ให้ลิฟต์เริ่มทำงานหรือทำงานในสภาวะที่ไม่ปลอดภัย

การควบคุมและตรวจสอบเบรก: รับคำสั่งจากระบบควบคุมหลักและควบคุมการเปิด-ปิดเบรกของลิฟต์อย่างแม่นยำ เพื่อให้มั่นใจในความปลอดภัยของการเบรกระหว่างการสตาร์ท การทำงาน การปรับระดับ และการหยุดของลิฟต์

ให้ข้อมูลป้อนกลับแบบเรียลไทม์เกี่ยวกับสถานะเปิด/ปิดของสวิตช์เบรก ตรวจสอบว่าเบรกทำงานอย่างถูกต้องหรือไม่ และป้องกันความเสี่ยง เช่น การลื่น การเลยจุด หรือการกระแทกพื้น

การประมวลผลสัญญาณ I/O และการควบคุมตรรกะ: ในฐานะแผงอินเทอร์เฟซ มีหน้าที่รวบรวมสัญญาณอินพุตดิจิทัล (เช่น สวิตช์ตรวจสอบ สวิตช์จำกัด และเซ็นเซอร์ปรับระดับ) จากห้องเครื่องลิฟต์ ช่องลิฟต์ ตัวรถ และประตูชั้น

ส่งสัญญาณควบคุมเพื่อขับรีเลย์ คอนแทคเตอร์ ไฟแสดงสถานะ และแอคทูเอเตอร์อื่นๆ ประสานงานการทำงานตามตรรกะของระบบลิฟต์ต่างๆ

การสื่อสารระบบและการให้ข้อมูลสถานะ
สื่อสารกับแผงควบคุมหลักของลิฟต์ (เช่น GECB/TCBC) เพื่อส่งสถานะความปลอดภัย พารามิเตอร์การทำงาน และรหัสข้อผิดพลาด

เมื่อตรวจพบข้อผิดพลาด ข้อมูลข้อผิดพลาดจะถูกบันทึกและอัปโหลด เพื่ออำนวยความสะดวกในการแก้ไขปัญหาโดยบุคลากรซ่อมบำรุงผ่านเซิร์ฟเวอร์

วงจรเสริมไดรฟ์และการป้องกัน
บางรุ่นมีการรวมวงจรเสริมไดรฟ์เพื่อจ่ายไฟที่เสถียรให้กับเซ็นเซอร์และสวิตช์ภายนอก และให้การป้องกันกระแสเกินและไฟฟ้าลัดวงจร

แผงวงจรลิฟต์ - คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะระบุแผงวงจรลิฟต์ทดแทนที่ถูกต้องได้อย่างไร?
ในการระบุแผงวงจรลิฟต์ทดแทน ให้ตรวจสอบหมายเลขชิ้นส่วนเดิม, การแก้ไขฮาร์ดแวร์, เครื่องหมายบนแผงวงจร และรุ่นของคอนโทรลเลอร์ลิฟต์ รูปถ่ายที่ชัดเจนของแผงวงจรทั้งสองด้านสามารถช่วยแยกแยะเวอร์ชันต่างๆ ได้

คำถามที่ 2: แผงวงจรลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันสามารถใช้แทนกันได้หรือไม่?
ไม่จำเป็นเสมอไป แผงวงจรลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันอาจแตกต่างกันในการแก้ไขฮาร์ดแวร์, เฟิร์มแวร์, รูปแบบขั้วต่อ หรือโปรโตคอลการสื่อสาร ต้องตรวจสอบความเข้ากันได้กับระบบลิฟต์ที่มีอยู่

คำถามที่ 3: แผงวงจรลิฟต์ทดแทนต้องมีการตั้งโปรแกรมหรือไม่?
แผงวงจรทดแทนบางรุ่นต้องมีการกำหนดค่าเฟิร์มแวร์, การตั้งค่าพารามิเตอร์ หรือการตั้งโปรแกรมเฉพาะระบบ บางรุ่นอาจมีซอฟต์แวร์ที่จำเป็นอยู่แล้ว ขั้นตอนที่ถูกต้องขึ้นอยู่กับรุ่นของแผงวงจรและบทบาทในระบบควบคุมลิฟต์

คำถามที่ 4: สามารถเปลี่ยนแผงวงจรลิฟต์ที่ชำรุดได้โดยไม่ต้องเปลี่ยนระบบควบคุมทั้งหมดหรือไม่?
ในบางกรณี สามารถเปลี่ยนแผงวงจรแต่ละตัวได้หากแผงวงจรทดแทนเข้ากันได้กับคอนโทรลเลอร์, เฟิร์มแวร์, การเดินสายไฟ และส่วนประกอบที่เชื่อมต่ออยู่ ช่างผู้ชำนาญควรยืนยันข้อผิดพลาดก่อนตัดสินใจเปลี่ยน

คำถามที่ 5: ฉันควรให้ข้อมูลใดบ้างเมื่อต้องการหาแผงวงจรลิฟต์ทดแทน?
โปรดระบุหมายเลขชิ้นส่วนแผงวงจรเดิม, การแก้ไขฮาร์ดแวร์, รุ่นลิฟต์, รูปถ่ายแผงวงจรที่ชัดเจน และปริมาณที่ต้องการ SULAB สามารถช่วยตรวจสอบรายละเอียดเหล่านี้และตรวจสอบตัวเลือกทดแทนที่มีอยู่ได้
