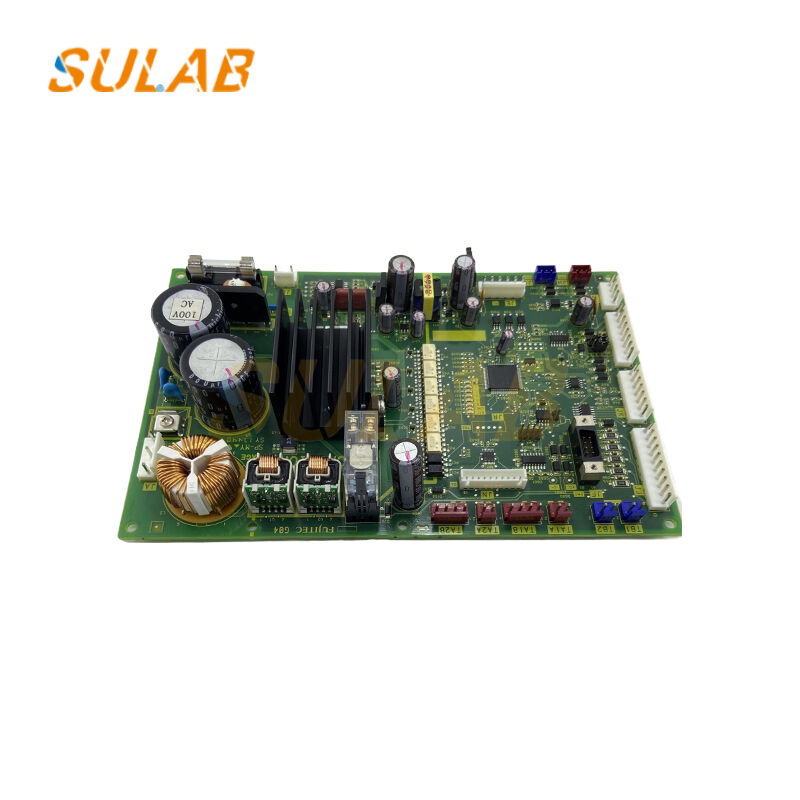

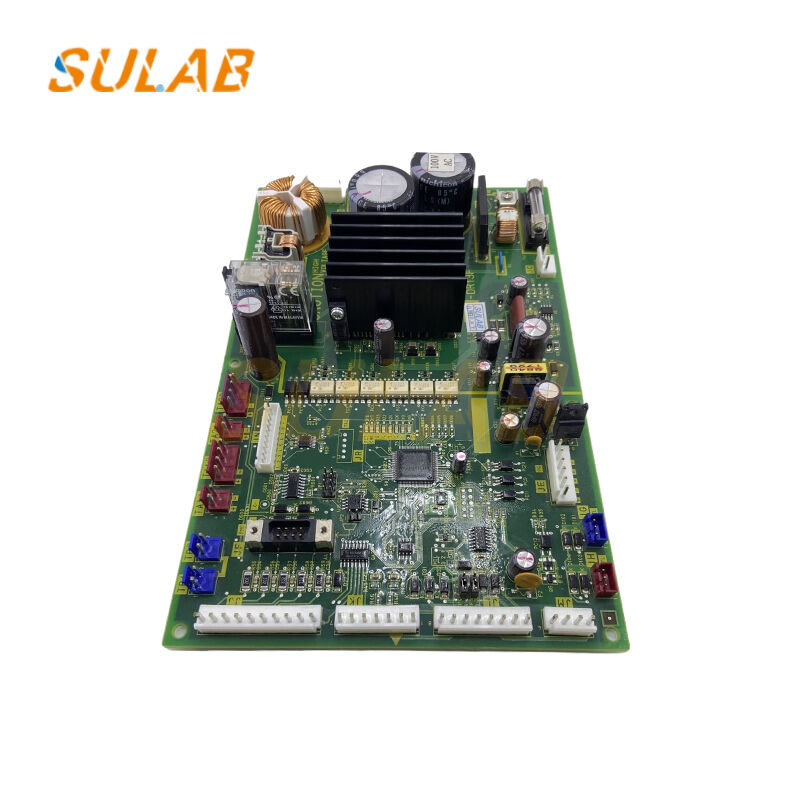

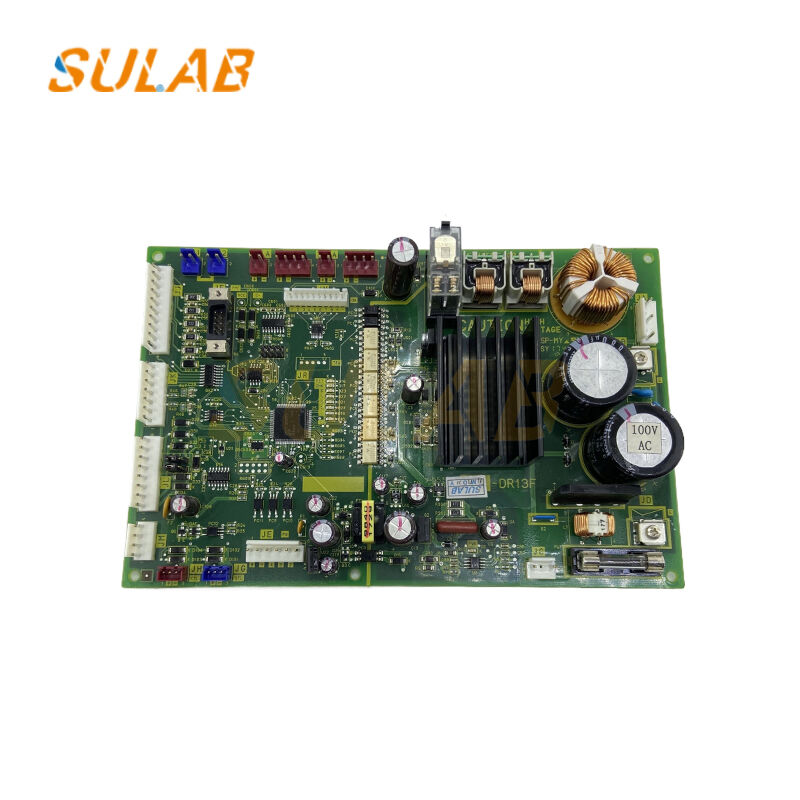

บอร์ดควบคุมประตู Fujitec DR13F พร้อมระบบควบคุมเครื่องจักรประตูแบบง่ายโดยเฉพาะ ไมโครคอนโทรลเลอร์ 8 บิตเกรดอุตสาหกรรมและอินเทอร์เฟซการสื่อสาร MILLNET
-
เน้น
บอร์ดควบคุมเครื่องประตูแบบง่ายโดยเฉพาะ
,บอร์ดควบคุมลิฟต์ไมโครคอนโทรลเลอร์ 8 บิตระดับอุตสาหกรรม
,อินเทอร์เฟซการสื่อสาร MILLNET บอร์ด Fujitec DR13F
-
ยี่ห้อฟูจิเทค
-
คำอธิบายบอร์ดลิฟต์
-
แบบอย่างDR13F
-
ขั้นต่ำ1 ชิ้น
-
การขนส่งทีเอ็นที, UPS, DHL, Fedex, อากาศ, ทะเล
-
แพ็คเกจกล่อง, กล่องไม้, พาเลท ฯลฯ
-
เวลาการส่งมอบโดยปกติ 2-3 วันทำการหลังจากชำระเงิน
-
การรับประกันหนึ่งปี
-
วิธีการชำระเงินธนาคารบริษัท, Western Union, อาลีบาบา, Paypal ฯลฯ
-
ชื่อแบรนด์Fujitec
-
หมายเลขรุ่นDR13F
-
จำนวนสั่งซื้อขั้นต่ำ1
-
เวลาการส่งมอบ2-3 วันทำการ
-
เงื่อนไขการชำระเงินD/P,T/T,เวสเทิร์นยูเนี่ยน
บอร์ดควบคุมประตู Fujitec DR13F พร้อมระบบควบคุมเครื่องจักรประตูแบบง่ายโดยเฉพาะ ไมโครคอนโทรลเลอร์ 8 บิตเกรดอุตสาหกรรมและอินเทอร์เฟซการสื่อสาร MILLNET
คณะกรรมการดำเนินการประตู Fujitec DR12
Fujitec ลิฟต์ DR13G DR13E คณะกรรมการดำเนินการประตู Fujitec DR13F 13H
DR13F คือบอร์ดควบคุมเครื่องประตูแบบง่ายโดยเฉพาะสำหรับระบบลิฟต์ HUASHENG FUJITEC พร้อมเลขที่พัสดุC1F-DR13บอร์ดนี้ทำหน้าที่เป็นส่วนประกอบหลักของระบบประตูลิฟต์ของ Fujitec ซึ่งรับผิดชอบความเร็วและการควบคุมตำแหน่งที่แม่นยำของมอเตอร์เครื่องประตูเพื่อให้แน่ใจว่าการเปิดและปิดประตูลิฟต์รถและประตูห้องโถงเป็นไปอย่างราบรื่น
ข้อมูลจำเพาะทางเทคนิค
| ยี่ห้อ | ฟูจิเทค |
| คำอธิบาย | บอร์ดลิฟต์ |
| แบบอย่าง | DR13F |
| ขั้นต่ำ | 1 ชิ้น |
| การขนส่ง | ทีเอ็นที, UPS, DHL, Fedex, อากาศ, ทะเล |
| แพ็คเกจ | กล่อง, กล่องไม้, พาเลท ฯลฯ |
| เวลาการส่งมอบ | โดยปกติ 2-3 วันทำการหลังจากชำระเงิน |
| การรับประกัน | หนึ่งปี |
| วิธีการชำระเงิน | ธนาคารบริษัท, Western Union, อาลีบาบา, Paypal ฯลฯ |
คุณสมบัติทางเทคนิค
- ไมโครคอนโทรลเลอร์ 8 บิตระดับอุตสาหกรรมเพื่อประสิทธิภาพที่เชื่อถือได้
- กำลังไฟฟ้าคู่: AC200V(±10%)/DC24V พร้อมกำลังขับ 200W
- เข้ากันได้กับมอเตอร์เครื่องประตูซิงโครนัสแม่เหล็กถาวร 24V DC
- อินเทอร์เฟซการสื่อสาร MILLNET (9600bps) สำหรับการรวมระบบ
- ขนาดกะทัดรัด: 150×100×25 มม. พร้อมรางยึด (รางนำมาตรฐาน 35 มม.)
- ระดับการป้องกัน IP20 สำหรับสภาพแวดล้อมทางอุตสาหกรรม
- เป็นไปตามมาตรฐานความปลอดภัย EN 81-20/50 และ GB 7588
- ได้รับการรับรอง CE/ISO9001 พร้อมการรับประกัน 12 เดือน
ระบบขับเคลื่อนและสมรรถนะ
ใช้อันสถาปัตยกรรมไดรฟ์ H-bridge แบบแยกส่วนด้วยโครงสร้าง H-bridge คู่ผ่านชิปไดรฟ์ IR2104 half-bridge สองกลุ่มและ MOSFET แบบ N-channel ช่วยให้สามารถหมุนไปข้างหน้า/ย้อนกลับและควบคุมความเร็วของมอเตอร์เครื่องประตูด้วยความเร็วในการเปิด/ปิดประตูที่ปรับได้ (0.1-0.6 ม./วินาที) และการเร่งความเร็ว/การลดความเร็ว (0.5-1.5 ม./วินาที²)
นำเสนอการปรับความกว้างพัลส์ PWM ที่ความถี่ 20kHz รับประกันการทำงานที่ราบรื่นพร้อมเสียงรบกวนต่ำ และความสะดวกสบายของผู้โดยสารที่ดีขึ้น
คุณสมบัติด้านความปลอดภัยและการควบคุม
บิวท์อินการควบคุมลอจิกการเปิด / ปิดประตูที่ครอบคลุมรองรับประตูได้หลายประเภท ทั้งประตูบานเดียว ประตูบานคู่ ประตูเปิดกลาง และประตูเปิดด้านข้าง ระบบประกอบด้วยการตรวจจับตำแหน่งประตู การตรวจสอบสถานะการล็อคประตู และการประมวลผลสัญญาณม่านแสง/ขอบความปลอดภัยเพื่อเพิ่มความปลอดภัย
ระบบป้องกันการหนีบขั้นสูงจะกลับทิศทางของเครื่องประตู (ระหว่างการเปิด) หรือหยุดการปิดประตู (ระหว่างการปิด) โดยอัตโนมัติ เมื่อตรวจพบสิ่งกีดขวาง ช่วยป้องกันการบาดเจ็บของผู้โดยสารและเป็นไปตามมาตรฐานความปลอดภัยของลิฟต์
วงจรป้องกันหลายวงจร รวมถึงกระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟตก ความร้อนสูงเกินไป และการป้องกันแผงตัดไฟโดยอัตโนมัติและแจ้งเตือนเมื่อเกิดข้อผิดพลาด
