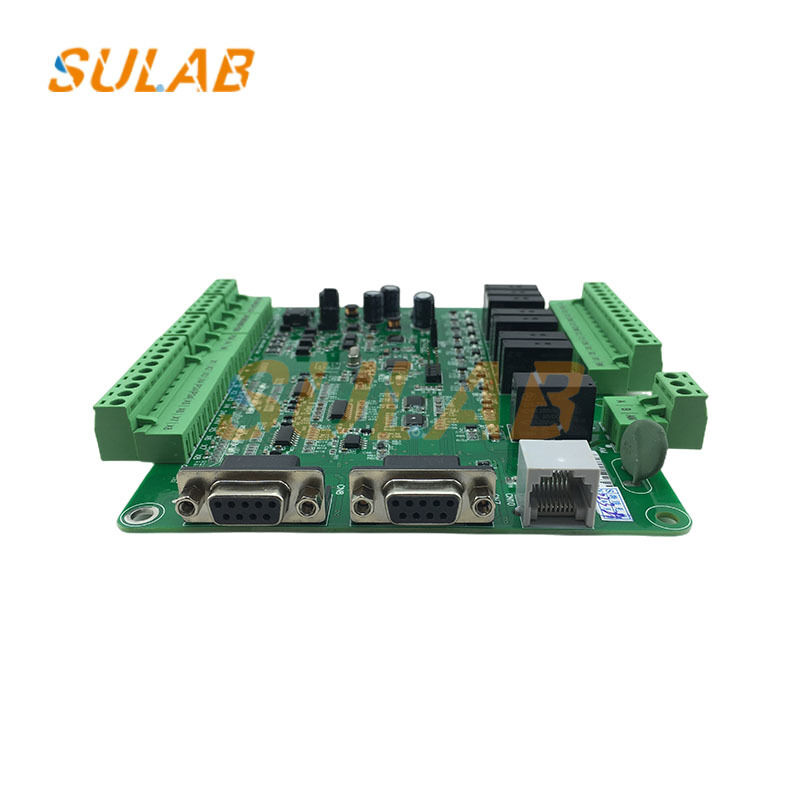

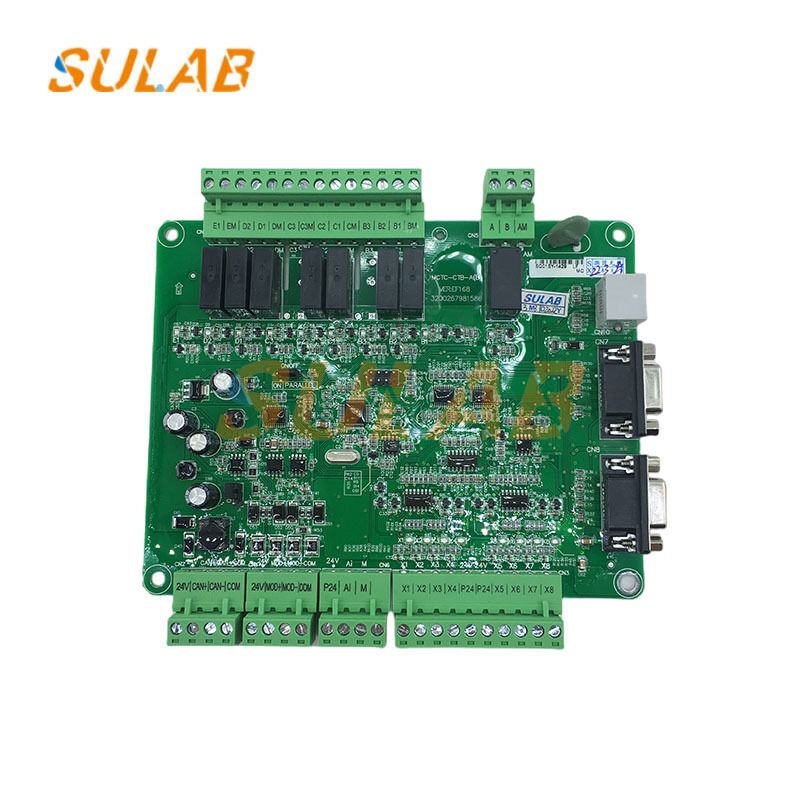

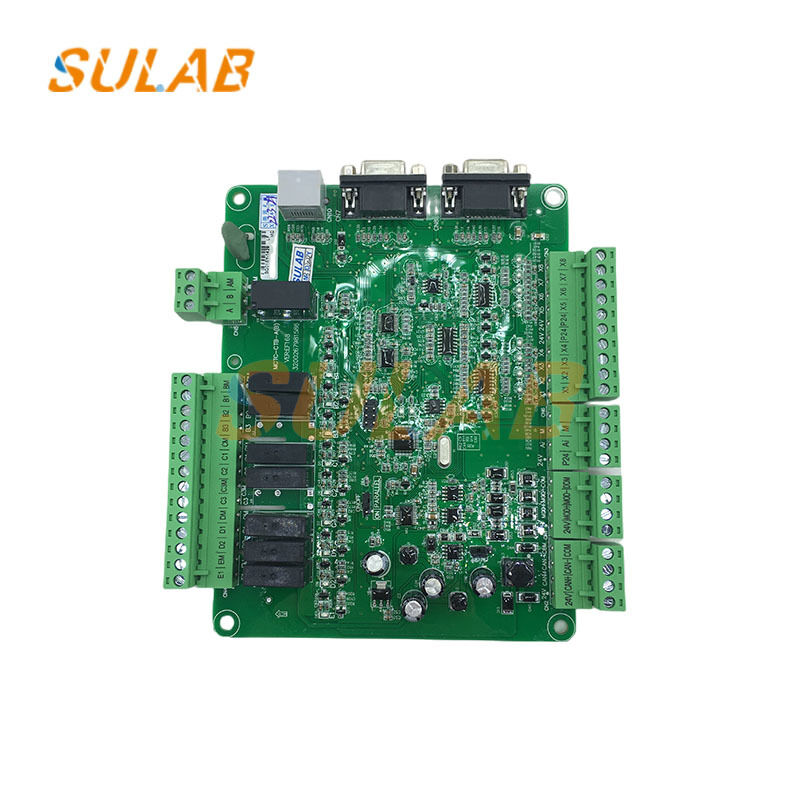

แผงวงจร PCB ลิฟต์พร้อมการสื่อสาร CAN Bus แบบรวมศูนย์สัญญาณและการควบคุมตรรกะความปลอดภัยในการชั่งน้ำหนัก MCTC-CTB-A

เมนบอร์ดอินเวอร์เตอร์ลิฟต์ อะไหล่ลิฟต์ Monarch, แผงสื่อสารบนหลังคารถลิฟต์ แผงควบคุม MCTC-CTB-A

การรับสัญญาณแบบรวมศูนย์: อินพุตดิจิทัล 8 ช่อง (DI) ผ่าน CN3 รับสัญญาณสวิตช์จากวงจรความปลอดภัยบนหลังคารถ, ล็อคประตู, สวิตช์จำกัด, เซ็นเซอร์รับน้ำหนักเต็ม/น้ำหนักเกิน ฯลฯ; อินพุตแอนะล็อก 1 ช่อง (AI, 0-10V) รับสัญญาณเซ็นเซอร์ชั่งน้ำหนัก ให้ข้อมูลสำหรับการชดเชยแรงบิดล่วงหน้า และปรับปรุงความสบายในการสตาร์ท
การควบคุมการขับเคลื่อนโหลด: เอาต์พุตรีเลย์มาตรฐาน 7 ช่อง (ขยายได้ถึง 9 ช่อง) ควบคุมมอเตอร์ประตูรถ, แสงสว่าง, พัดลม, อุปกรณ์เตือนภัย ฯลฯ, ทำให้เกิดการควบคุมเชิงตรรกะและการสลับสถานะของอุปกรณ์ในรถ
การสื่อสาร CAN bus: การโต้ตอบแบบเรียลไทม์กับเมนบอร์ดควบคุม (MCB) ผ่าน CAN+/- สำหรับคำสั่งการทำงาน, การตอบสนองสถานะ, และข้อมูลข้อผิดพลาด, ปรับให้เข้ากับสถาปัตยกรรมการสื่อสารแบบอนุกรมของ Monarch, ลดการเดินสายในเพลา, และปรับปรุงความน่าเชื่อถือของสัญญาณ

การชั่งน้ำหนักและตรรกะความปลอดภัย: ประมวลผลสัญญาณการชั่งน้ำหนักเพื่อใช้การชดเชยแรงบิดล่วงหน้าและการป้องกันน้ำหนักเต็ม/น้ำหนักเกิน; เชื่อมต่อกับหน้าสัมผัสวงจรความปลอดภัย, ตัดการทำงานทันทีและรายงานข้อผิดพลาดในกรณีที่ทำงานผิดปกติเพื่อความปลอดภัยของผู้โดยสาร
การเชื่อมต่อคำสั่งและการแสดงผล: เชื่อมต่อกับแผงควบคุมในรถ (CCB) และแผงเรียกชั้น (HCB), ส่งต่อการลงทะเบียนชั้นและคำสั่งเปิด/ปิดประตู, และแสดงสถานะการทำงานและรหัสข้อผิดพลาดแบบซิงโครนัสเพื่อปรับปรุงประสบการณ์การโต้ตอบระหว่างมนุษย์กับเครื่องจักร

แผงวงจรพิมพ์ลิฟต์ - คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะระบุแผงวงจรพิมพ์ลิฟต์ที่ถูกต้องสำหรับการเปลี่ยนได้อย่างไร?
ในการระบุแผงวงจรพิมพ์ลิฟต์สำหรับการเปลี่ยน ให้ตรวจสอบหมายเลขชิ้นส่วนเดิม, การแก้ไขฮาร์ดแวร์, เครื่องหมายบนแผง, และรุ่นของตัวควบคุมลิฟต์ รูปถ่ายที่ชัดเจนของแผงวงจรพิมพ์ทั้งสองด้านสามารถช่วยแยกแยะเวอร์ชันที่แตกต่างกันได้

คำถามที่ 2: แผงวงจรพิมพ์ลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันสามารถใช้แทนกันได้หรือไม่?
ไม่จำเป็นเสมอไป แผงวงจรพิมพ์ลิฟต์ที่มีหมายเลขชิ้นส่วนคล้ายกันอาจแตกต่างกันในการแก้ไขฮาร์ดแวร์, เฟิร์มแวร์, รูปแบบขั้วต่อ, หรือโปรโตคอลการสื่อสาร ต้องตรวจสอบความเข้ากันได้กับระบบลิฟต์ที่มีอยู่

คำถามที่ 3: แผงวงจรพิมพ์ลิฟต์ที่เปลี่ยนใหม่จำเป็นต้องมีการตั้งโปรแกรมหรือไม่?
แผงวงจรพิมพ์ที่เปลี่ยนใหม่บางรุ่นจำเป็นต้องมีการกำหนดค่าเฟิร์มแวร์, การตั้งค่าพารามิเตอร์, หรือการตั้งโปรแกรมเฉพาะระบบ บางรุ่นอาจมีซอฟต์แวร์ที่จำเป็นอยู่แล้ว ขั้นตอนที่ถูกต้องขึ้นอยู่กับรุ่นของแผงวงจรพิมพ์และบทบาทในระบบควบคุมลิฟต์

คำถามที่ 4: สามารถเปลี่ยนแผงวงจรพิมพ์ลิฟต์ที่ชำรุดได้โดยไม่ต้องเปลี่ยนระบบควบคุมทั้งหมดหรือไม่?
ในบางกรณี สามารถเปลี่ยนแผงวงจรพิมพ์แต่ละตัวได้หากแผงที่เปลี่ยนเข้ากันได้กับตัวควบคุม, เฟิร์มแวร์, การเดินสาย, และส่วนประกอบที่เชื่อมต่ออยู่ ช่างผู้ชำนาญควรยืนยันข้อผิดพลาดก่อนตัดสินใจเปลี่ยน

คำถามที่ 5: ฉันควรให้ข้อมูลใดบ้างเมื่อต้องการหาแผงวงจรพิมพ์ลิฟต์สำหรับเปลี่ยน?
โปรดระบุหมายเลขชิ้นส่วนแผงวงจรพิมพ์เดิม, การแก้ไขฮาร์ดแวร์, รุ่นลิฟต์, รูปถ่ายแผงวงจรที่ชัดเจน, และปริมาณที่ต้องการ SULAB สามารถช่วยตรวจสอบรายละเอียดเหล่านี้และตรวจสอบตัวเลือกการเปลี่ยนที่มีอยู่ได้
