แบอร์ดแม่ Inverter ลิฟท์คุณภาพเดิม พร้อมส่งคําสั่งการเรียกและแสดงข้อมูลการทํางาน MCTC-HCB-U1

แผงวงจรหลักอินเวอร์เตอร์ลิฟต์, แผงวงจรพิมพ์ลิฟต์คุณภาพดั้งเดิม MCTC-HCB-U1

ฟังก์ชันหลัก

การส่งและรับคำสั่งเรียก: รับคำเรียกของผู้โดยสารผ่านปุ่มเรียกขึ้น/ลง, ส่งคำสั่งไปยังแผงควบคุมหลักของลิฟต์ผ่านบัส MOD, และในเวลาเดียวกันให้ข้อเสนอแนะเกี่ยวกับสถานะปุ่ม (เช่น ไฟแสดงสถานะการเรียก) เพื่อให้มั่นใจถึงการส่งคำสั่งเรียกที่เชื่อถือได้

การแสดงข้อมูลการทำงาน: แสดงชั้นปัจจุบันของลิฟต์, ทิศทางการเดินทาง (ขึ้น/ลง), และสถานะหยุดบนพื้นหลังสีน้ำเงินพร้อมข้อความสีขาว LCD บางรุ่นยังสามารถแสดงข้อความแจ้งข้อผิดพลาด, สัญญาณเตือนไฟไหม้, สถานะลิฟต์ถูกล็อค, และเงื่อนไขพิเศษอื่นๆ, ให้ข้อมูลที่เข้าใจง่ายแก่ผู้โดยสาร

การปรับฟังก์ชันพิเศษ: รองรับสัญญาณอินพุตสำหรับล็อคสัญญาณเตือนไฟไหม้, ล็อคสถานีฐาน, ฯลฯ, เปิดใช้งานการควบคุมการทำงานฉุกเฉินและรับประกันการทำงานของลิฟต์อย่างปลอดภัย

คุณสมบัติหลัก

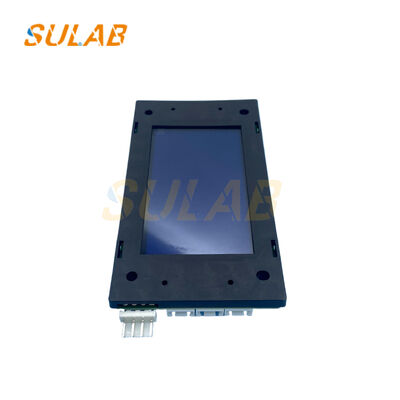

โครงสร้างและการแสดงผล: หน้าจอ LCD แบบส่วนบางเฉียบขนาด 4.3 นิ้ว พร้อมพื้นหลังสีน้ำเงินและข้อความสีขาว พร้อมตัวป้องกันมุม LCD เพื่อลดความเสี่ยงหน้าจอแตก ติดตั้งง่าย เหมาะสำหรับสถานการณ์การติดตั้งประตูทางเข้าลิฟต์ต่างๆ

การกำหนดค่าอินเทอร์เฟซ: รวมถึงบัส MOD และอินเทอร์เฟซพลังงาน (T1), ขั้วต่อปุ่มเรียกขึ้น/ลง (J1/J2), ขั้วต่ออินพุตล็อคทางหนีไฟ (J3), จัมเปอร์ที่อยู่ (J4) ฯลฯ, ตรงตามข้อกำหนดการเดินสายพื้นฐาน

ความเสถียรและการบำรุงรักษา: ไม่มีฟังก์ชันเพิ่มเติมที่ซับซ้อน เน้นการแสดงผลการเรียกภายนอกและการส่งคำสั่งหลัก การทำงานที่เสถียร อัตราความล้มเหลวต่ำ ไม่จำเป็นต้องมีการบำรุงรักษาที่ซับซ้อน เหมาะสำหรับสถานการณ์การใช้งานความถี่สูงในระยะยาว
