เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้ใหม่ๆ ด้วยระบบตรวจจับรังสีอินฟราเรด และการระบุวัตถุที่ไม่ได้สัมผัส สําหรับอุตสาหกรรมอัตโนมัติ

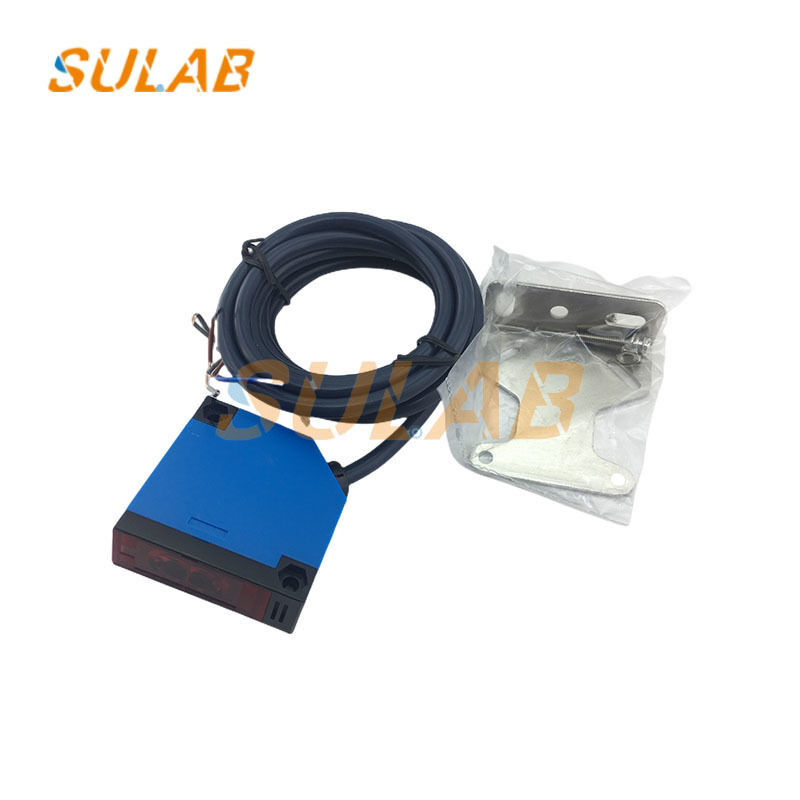

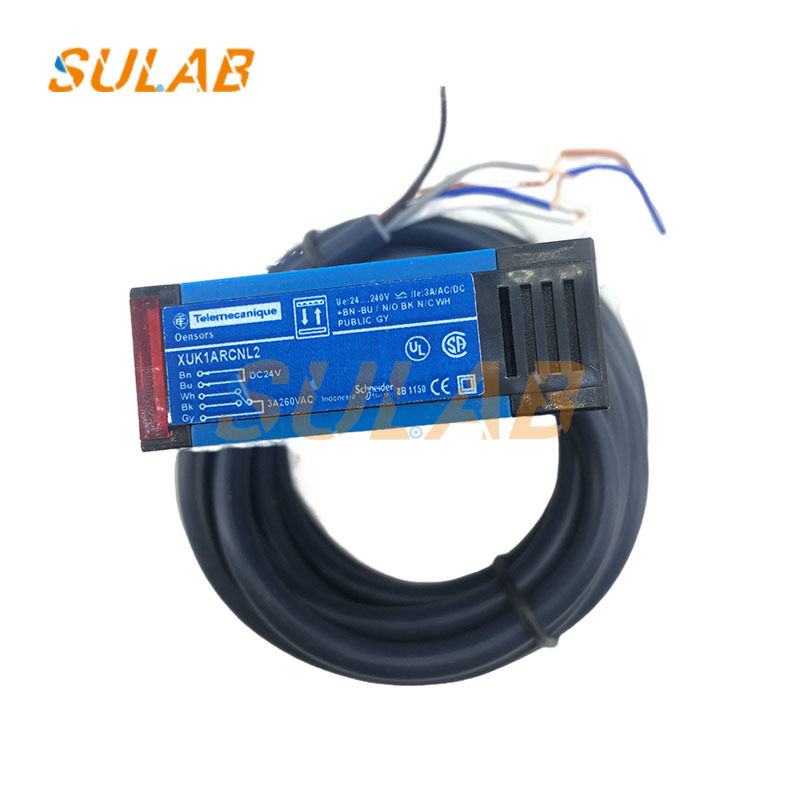

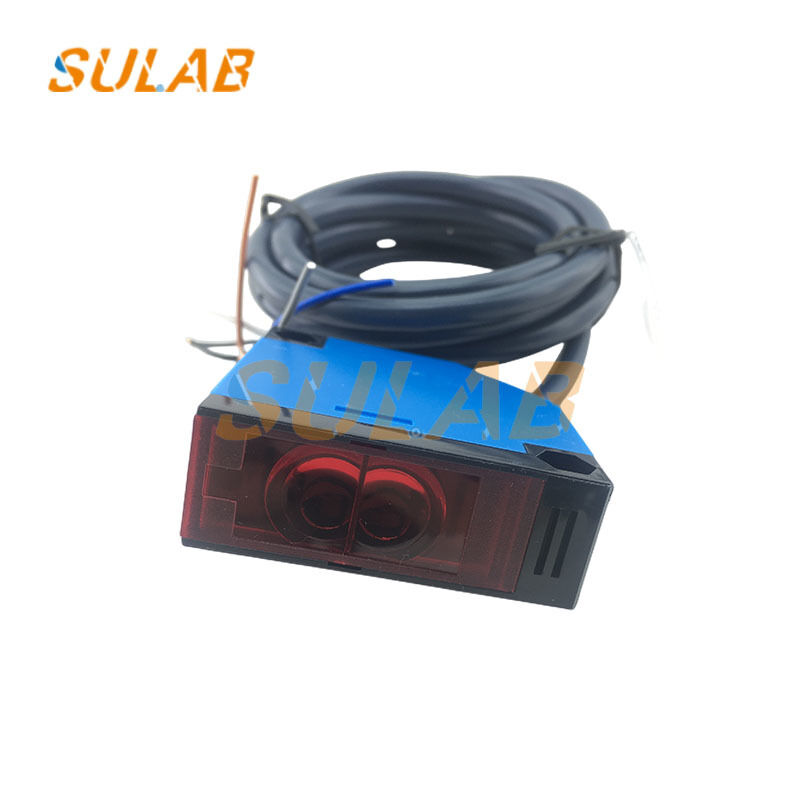

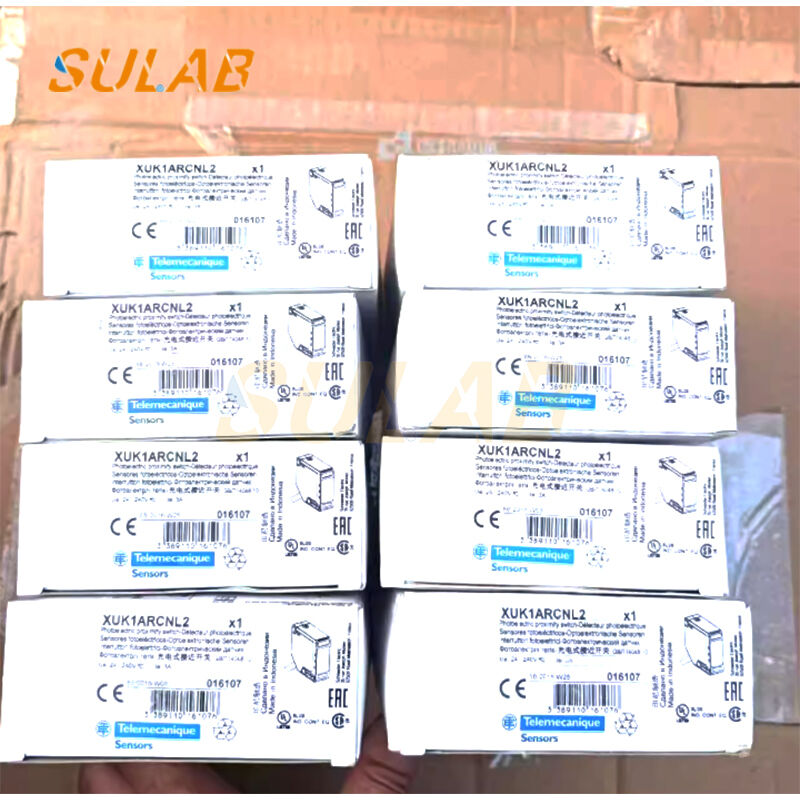

XUK1ARCNL2  ตัวควบคุม PLC แบบตั้งโปรแกรมได้สำหรับระบบอัตโนมัติอุตสาหกรรมคลังสินค้าของแท้ใหม่, เซ็นเซอร์สวิตช์โฟโตอิเล็กทริกใหม่

การปล่อยลำแสงอินฟราเรดแบบมีทิศทาง: เครื่องส่งสัญญาณของเซ็นเซอร์ประกอบด้วยแหล่งกำเนิดแสงเซมิคอนดักเตอร์ (โดยทั่วไปคือไดโอดเปล่งแสงอินฟราเรด) ซึ่งจะแปลงสัญญาณกระแสอินพุตให้เป็นลำแสงอินฟราเรดที่เสถียรในระหว่างการทำงาน แสงอินฟราเรดนี้มีความไวต่อการรบกวนจากแสงที่มองเห็นได้น้อยกว่า ทำให้มั่นใจได้ถึงความเสถียรในการตรวจจับ ลำแสงถูกนำไปในทิศทางที่แม่นยำไปยังตัวสะท้อนแสงเฉพาะในทิศทางที่ตั้งไว้ล่วงหน้า

การสะท้อนลำแสงผ่านตัวสะท้อนแสง: โดยทั่วไปตัวสะท้อนแสงเฉพาะจะประกอบด้วยอาร์เรย์ปริซึมมุมฉากสามด้าน เมื่อลำแสงอินฟราเรดกระทบกับตัวสะท้อนแสง จะเกิดการสะท้อนแบบตั้งฉากหลายครั้ง ในที่สุดจะถูกสะท้อนกลับอย่างมีประสิทธิภาพตามเส้นทางปล่อยแสงเดิมและถูกนำไปยังตัวรับสัญญาณของเซ็นเซอร์ นี่คือเหตุผลหลักสำหรับเส้นทางแสงที่เสถียรของสวิตช์โฟโตอิเล็กทริกแบบสะท้อนแสงแบบสเปกคูลาร์

การระบุวัตถุตามสถานะการรับลำแสง: ตัวรับสัญญาณของเซ็นเซอร์ ซึ่งประกอบด้วยส่วนประกอบที่ไวต่อแสง เช่น โฟโตไดโอด จะรับลำแสงอินฟราเรดที่สะท้อนโดยตัวสะท้อนแสงอย่างต่อเนื่องและเสถียรเมื่อไม่มีสิ่งกีดขวาง โดยจะแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน เมื่อวัตถุเข้าสู่เส้นทางแสงระหว่างเซ็นเซอร์และตัวสะท้อนแสง วัตถุจะปิดกั้นลำแสงอินฟราเรด ทำให้ตัวรับสัญญาณไม่สามารถรับแสงได้ หรือประสบกับการลดลงอย่างรวดเร็วของความเข้มของแสง ส่งผลให้เกิดการเปลี่ยนแปลงอย่างมากในสัญญาณไฟฟ้า

การประมวลผลสัญญาณและการส่งออกคำสั่งสวิตชิ่ง: วงจรประมวลผลภายในของเซ็นเซอร์จะตรวจสอบสัญญาณไฟฟ้าที่แปลงโดยตัวรับสัญญาณแบบเรียลไทม์ เมื่อตรวจพบการเปลี่ยนแปลงของสัญญาณไฟฟ้าที่ตรงตามเกณฑ์ที่ตั้งไว้ล่วงหน้า จะกำหนดอย่างรวดเร็วว่าวัตถุที่วัดได้ผ่านไปแล้ว จากนั้นจะส่งออกสัญญาณสวิตชิ่งเปิด/ปิดตามตรรกะที่ตั้งไว้ สัญญาณนี้สามารถส่งไปยังระบบควบคุมที่ตามมา ทำให้เกิดชุดการกระทำที่เชื่อมโยงกัน เช่น การปิดอุปกรณ์ สัญญาณเตือน หรือการเบี่ยงเบนกระแสไฟฟ้า ซึ่งจะทำให้การตรวจจับวัตถุแบบไม่สัมผัสเสร็จสมบูรณ์
