บอร์ดควบคุมการทำงานประตูลิฟต์ SIGMA DCD-23 S2.1 พร้อมอินพุต 24V DC และเอาต์พุตต่อเนื่อง 400W
ชื่อแบรนด์:
SIGMA
หมายเลขรุ่น:
DCD-23 S2.1 AEG09C220B
จำนวนสั่งซื้อขั้นต่ำ:
1
เวลาการส่งมอบ:
3-5 วันทำการ
เงื่อนไขการชำระเงิน:
D/A,D/P,T/T,Western Union,
สอบถามตอนนี้
รับคําอ้างอิง
ข้อมูลจำเพาะ
จุดเด่น
PCB ควบคุมลิฟต์ SIGMA DCD-23 S2.1
,บอร์ดควบคุมประตูพร้อมอินพุต 24V DC
,บอร์ดควบคุมการทำงานประตูลิฟต์พร้อมเอาต์พุตต่อเนื่อง 400W
พิมพ์:
คณะกรรมการควบคุมผู้ควบคุมประตูลิฟต์
ชื่อสินค้า:
SIGMA DCD-23 S2.1 คณะกรรมการควบคุมประตูลิฟต์
เวลารับประกัน:
6 เดือน
การขนส่ง:
คำขอของลูกค้า, DHL TNT FEDEX UPS, จัดส่งทางทะเล
ใบสมัคร:
อะไหล่ลิฟต์
ประเภทธุรกิจ:
ผู้ผลิต
คำหลัก:
LG-Sigma DCD-23 เครื่องประตู PCB - บอร์ดควบคุมประตูลิฟต์ประสิทธิภาพสูง - AEG09C220B KAA24350AAB
รายละเอียดสินค้า

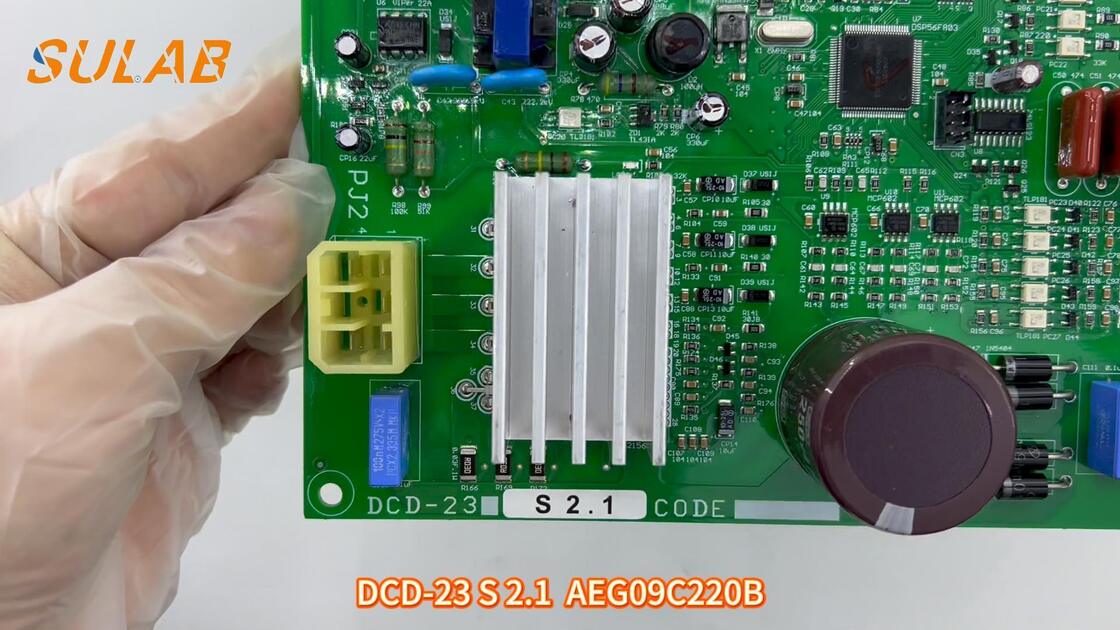

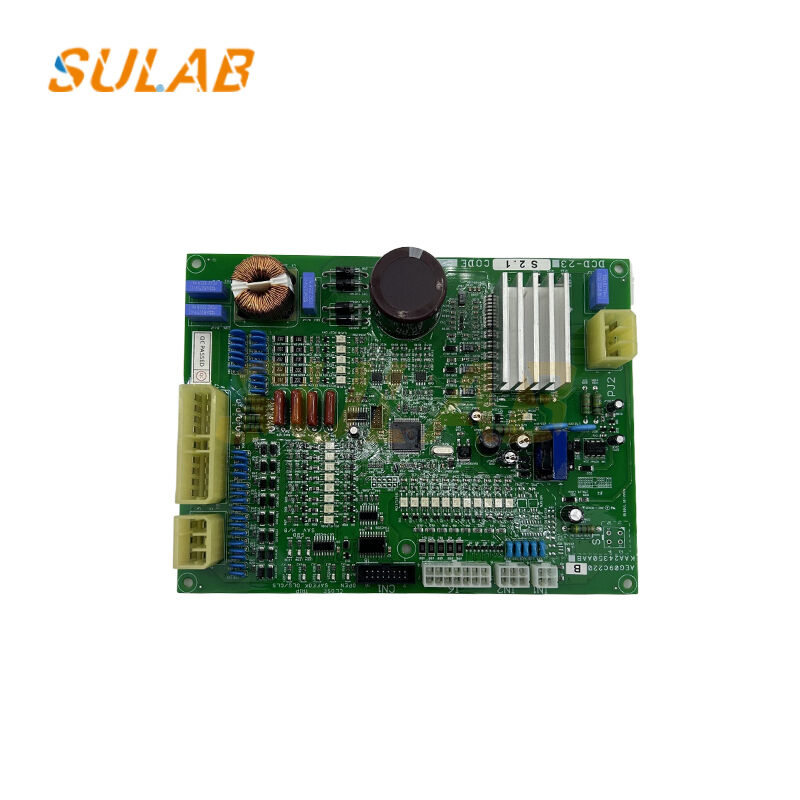

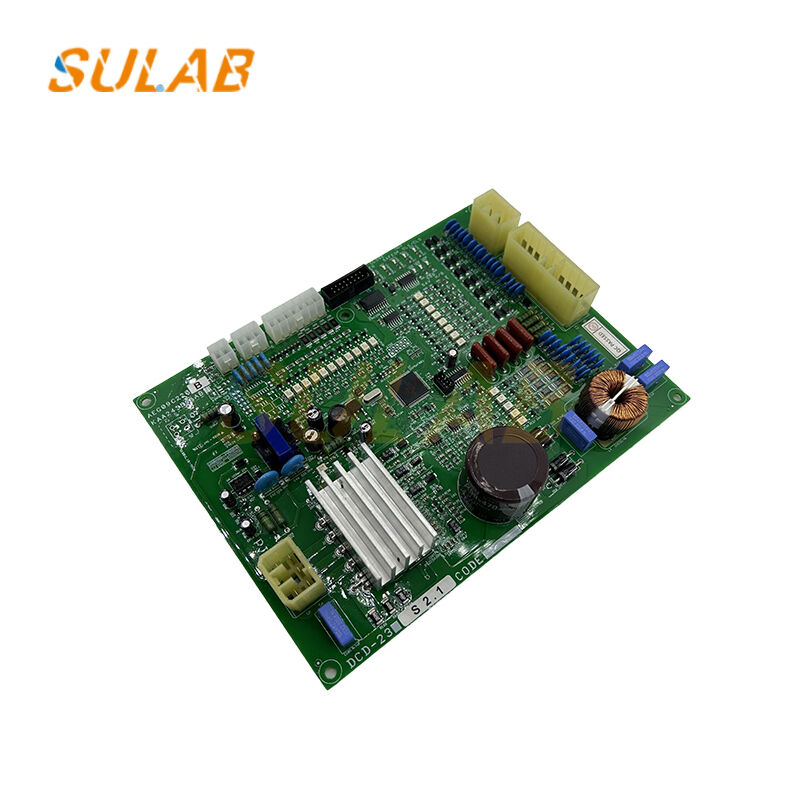

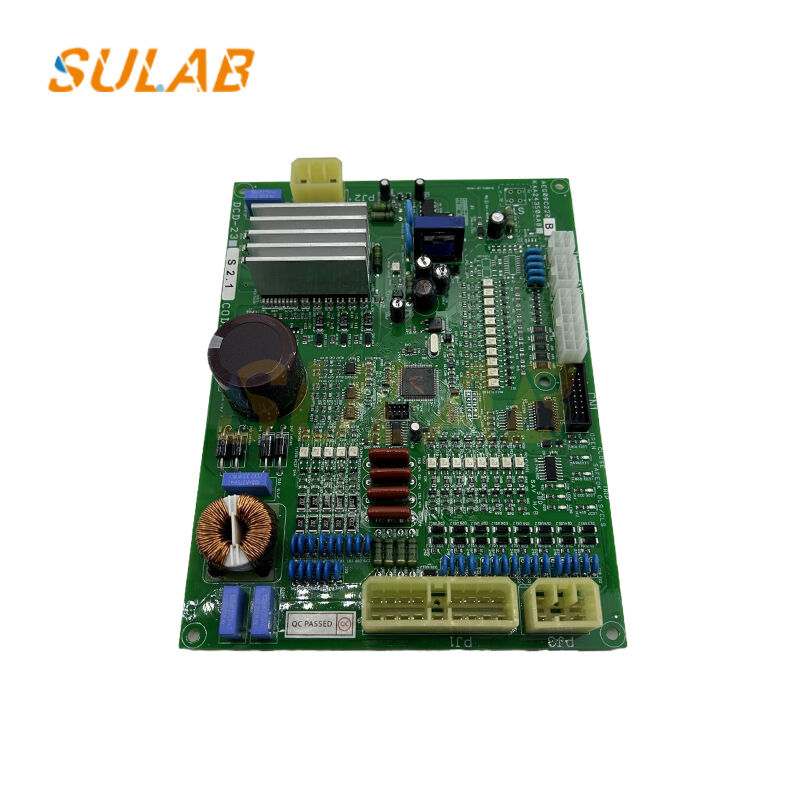

SIGMA DCD-23 S2.1 บอร์ดควบคุมการทำงานของประตูลิฟต์ - AEG09C220B KAA24350AAB
บอร์ดควบคุมการทำงานของประตู SIGMA DCD-23 S2.1 - อะไหล่ลิฟต์ของแท้ AEG09C220B
บอร์ดควบคุมการทำงานของประตูลิฟต์ SIGMA DCD-23 S2.1 (หมายเลขชิ้นส่วน AEG09C220B / KAA24350AAB) เป็นส่วนประกอบควบคุมที่สำคัญซึ่งออกแบบมาเพื่อการทำงานที่แม่นยำและเชื่อถือได้ของระบบประตูลิฟต์ PCB ประสิทธิภาพสูงนี้ทำหน้าที่เป็นหน่วยประมวลผลกลางสำหรับการควบคุมมอเตอร์ประตู เพื่อให้มั่นใจถึงลำดับการเปิดและปิดประตูที่ราบรื่น ปลอดภัย และมีประสิทธิภาพในการติดตั้งลิฟต์ LG-Sigma
ได้รับการออกแบบด้วยเทคโนโลยีไมโครโปรเซสเซอร์ที่ซับซ้อน บอร์ด DCD-23 ผสานรวมกับระบบควบคุมลิฟต์ได้อย่างราบรื่นเพื่อจัดการโปรไฟล์ความเร็วประตู การตอบสนองตำแหน่ง การควบคุมแรงบิด และการตรวจสอบความปลอดภัย การออกแบบที่แข็งแกร่งและความน่าเชื่อถือที่พิสูจน์แล้วทำให้เป็นอะไหล่ที่จำเป็นสำหรับการบำรุงรักษาและโครงการปรับปรุงให้ทันสมัย
ข้อมูลจำเพาะทางเทคนิค
| หมายเลขรุ่น | DCD-23 S2.1 |
|---|---|
| หมายเลขชิ้นส่วน | AEG09C220B, KAA24350AAB |
| ประเภทบอร์ด | PCB ควบคุมการทำงานของประตู |
| วิธีการควบคุม | การควบคุมอินเวอร์เตอร์ VVVF พร้อมการตอบสนองตำแหน่ง |
| แรงดันไฟฟ้าขาเข้า | 24V DC ±10% (วงจรควบคุม) / 110-220V AC (วงจรไฟฟ้า) |
| กำลังขับ | 400W ต่อเนื่อง, 800W สูงสุด (3 วินาที) |
| เอาต์พุตควบคุม | 3 เฟส AC 0-230V, 0-120Hz |
| อินพุตสัญญาณ | เซ็นเซอร์โซนประตู, การตอบสนองของตัวเข้ารหัส, ขอบความปลอดภัย, ม่านแสง |
| อินเทอร์เฟซการสื่อสาร | RS485 สำหรับการรวมตัวควบคุมลิฟต์ |
| อุณหภูมิในการทำงาน | -10°C ถึง +60°C |
| ระดับการป้องกัน | IP20 (บอร์ดควบคุม), IP54 เมื่อติดตั้งในตู้ |
| ขนาด | 200 มม. × 150 มม. × 40 มม. (ย×ก×ส) |
| น้ำหนัก | 0.68 กก. |
| การรับรอง | CE, UL 508, ISO9001 |
การใช้งานและความเข้ากันได้
เหมาะสำหรับ:
- ลิฟต์ LG-Sigma DSS, DI/DS series
- ตัวควบคุมประตู: รุ่น SAV1, SBD1, SDC, SDC-V
- ระบบประตูทางขึ้นพร้อมมอเตอร์ AC induction หรือ PM
- การติดตั้งใหม่และโครงการปรับปรุงให้ทันสมัย
รุ่นลิฟต์ที่เข้ากันได้:
- SIGMA DSS-1, DSS-2 series
- ลิฟต์เชิงพาณิชย์ LG DI, DS
- การใช้งานแบบกำหนดเองด้วยระบบประตู SIGMA
การติดตั้งและการกำหนดค่า
- การติดตั้ง: ติดตั้งในแนวตั้งโดยมีการระบายอากาศที่เพียงพอ (ระยะห่างขั้นต่ำ 50 มม.)
- การเดินสาย: ปฏิบัติตามแผนผังการเดินสายที่ให้มาพร้อมกับบอร์ด ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสม
- การตั้งค่าพารามิเตอร์: ใช้เซิร์ฟเวอร์ DOA-100 หรือชุดเครื่องมือ SVC (ซอฟต์แวร์เวอร์ชัน 2.1 หรือสูงกว่า)
- การปรับแต่งอัตโนมัติของมอเตอร์: จำเป็นต้องติดตั้งครั้งแรกเพื่อประสิทธิภาพสูงสุด
- การทดสอบความปลอดภัย: ดำเนินการทดสอบการทำงานของประตูเต็มรูปแบบตามมาตรฐาน EN81 ก่อนทำการทดสอบ
หมายเหตุ: การติดตั้งโดยช่างเทคนิคลิฟต์ที่ผ่านการรับรองเป็นสิ่งจำเป็น
