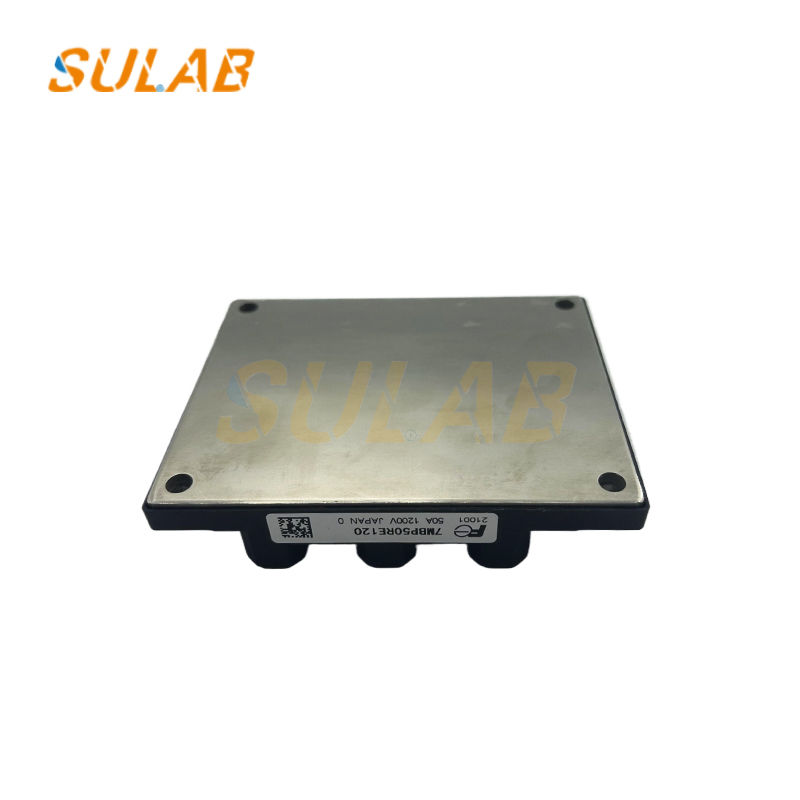

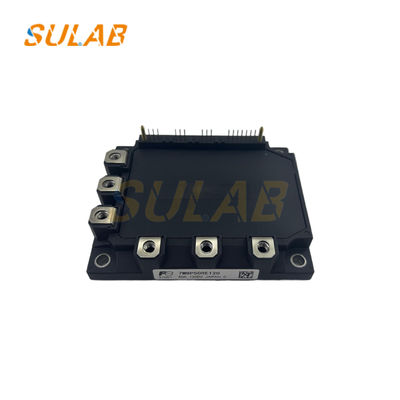

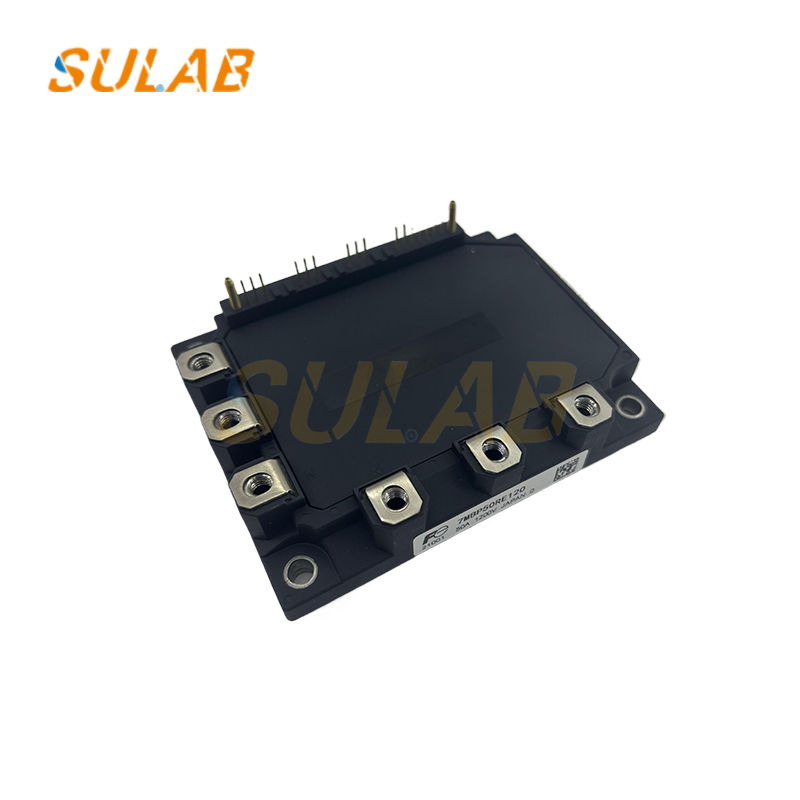

โมดูล IGBT ลิฟต์ SULAB 7MBP50RE120 1200V 50A ไดรเวอร์

โมดูลไดรเวอร์โมดูล Elevator Igbt นำเข้าโมดูลพลังงานดั้งเดิมใหม่พร้อมคุณภาพเยี่ยม 7MBP50RE120

พารามิเตอร์พื้นฐาน:
แรงดันไฟฟ้า Collector-Emitter (Vces): 1200V
กระแสไฟฟ้า Collector DC (Ic): 50A
กระแสไฟฟ้า Collector 1ms (Icp): 100A
การกระจายพลังงาน Collector (ต่อทรานซิสเตอร์): 300W
อุณหภูมิเคสขณะทำงาน (Topr): -20°C ถึง 100°C
อุณหภูมิในการจัดเก็บ (Tstg): -40°C ถึง 125°C
คุณสมบัติ:
การป้องกันอุณหภูมิ: ตรวจสอบอุณหภูมิรอยต่อ IGBT โดยตรงเพื่อให้แน่ใจว่าอุปกรณ์ยังคงอยู่ในช่วงอุณหภูมิการทำงานที่ปลอดภัย ป้องกันความเสียหายจากความร้อนสูงเกินไป
การสูญเสียพลังงานต่ำและการสลับแบบนุ่มนวล: ประสิทธิภาพการสลับที่เหมาะสมช่วยลดการสูญเสียและทำให้การเปลี่ยนผ่านราบรื่นขึ้น ซึ่งจะช่วยเพิ่มประสิทธิภาพการใช้พลังงาน
ประสิทธิภาพสูงและความน่าเชื่อถือสูง: การป้องกันอุณหภูมิเกินช่วยเพิ่มเสถียรภาพของ IGBT ภายใต้สภาวะการทำงานที่รุนแรง วงจรควบคุมแบบบูรณาการช่วยลดจำนวนส่วนประกอบได้อย่างมาก ปรับปรุงความน่าเชื่อถือโดยรวมของระบบ
เอาต์พุตสัญญาณเตือน: ให้สัญญาณเตือนทั้งด้าน P และด้าน N เพื่อการตรวจสอบและวินิจฉัยสถานะระบบได้ง่าย

การแปลงและการควบคุมพลังงาน: โมดูลนี้รวม IGBT และวงจรขับเคลื่อนที่เกี่ยวข้องเพื่อแปลงพลังงาน DC เป็นพลังงาน AC สามเฟส โดยให้พลังงานความถี่และแรงดันไฟฟ้าที่แปรผันได้กับโหลด เช่น มอเตอร์ ทำให้สามารถควบคุมความเร็วของมอเตอร์ได้ ตัวอย่างเช่น ในลิฟต์ขนาดเล็กและขนาดกลาง โมดูล 7MBP50RE120 จะปรับความเร็วของมอเตอร์อย่างแม่นยำตามสถานะการทำงานและคำสั่งควบคุมของลิฟต์ เพื่อให้มั่นใจถึงการเคลื่อนที่ของลิฟต์ที่ราบรื่น

การสร้างพลังงานใหม่และการประหยัดพลังงาน: เมื่อมอเตอร์กำลังลดความเร็วหรือเบรก จะสร้างพลังงานส่วนเกิน โมดูล 7MBP50RE120 จะแปลงพลังงานนี้เป็นพลังงานไฟฟ้าและป้อนกลับไปยังกริดหรือจัดเก็บไว้เพื่อใช้ในภายหลัง ซึ่งจะช่วยปรับปรุงประสิทธิภาพการใช้พลังงานของระบบและประหยัดพลังงาน

การป้องกัน: โมดูลนี้มีคุณสมบัติการป้องกันต่างๆ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของตัวมันเองและระบบ ตัวอย่างเช่น การป้องกันกระแสเกิน (OC) จะปิดวงจรอย่างรวดเร็วเมื่อกระแสเกินค่าที่กำหนด ป้องกันความเสียหายของอุปกรณ์เนื่องจากกระแสเกิน การป้องกันไฟฟ้าลัดวงจร (SC) ตอบสนองต่อข้อผิดพลาดไฟฟ้าลัดวงจรทันที ป้องกันความเสียหายของอุปกรณ์ การป้องกันแรงดันไฟฟ้าต่ำของแหล่งจ่ายไฟไดรเวอร์ (UV) จะปิดโมดูลเมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟไดรเวอร์ต่ำเกินไป ป้องกันการทำงานผิดปกติของโมดูลเนื่องจากแรงดันไฟฟ้าไม่เพียงพอ การป้องกันอุณหภูมิเกิน (OH) จะตรวจสอบอุณหภูมิรอยต่อ IGBT โดยตรงและเปิดใช้งานการป้องกันโดยอัตโนมัติเมื่ออุณหภูมิสูงเกินไป ป้องกันความล้มเหลวของอุปกรณ์เนื่องจากความร้อนสูงเกินไป

การวินิจฉัยข้อผิดพลาดและการเตือนภัย: โมดูล 7MBP50RE120 ให้สัญญาณเตือนทั้งด้าน P และด้าน N เมื่อโมดูลตรวจพบข้อผิดพลาดหรือความผิดปกติ จะส่งสัญญาณเตือนที่สอดคล้องกัน ทำให้บุคลากรสามารถตรวจสอบสถานะระบบและดำเนินการวินิจฉัยและซ่อมแซมข้อผิดพลาดได้ทันที

การออกแบบระบบที่ง่ายขึ้น: เนื่องจากโมดูลมีวงจรไดรเวอร์และการป้องกันในตัว การออกแบบวงจรต่อพ่วงจึงง่ายขึ้นอย่างมาก ลดจำนวนส่วนประกอบวงจรควบคุม ลดความซับซ้อนและต้นทุนของระบบ และปรับปรุงความน่าเชื่อถือโดยรวมของระบบ
