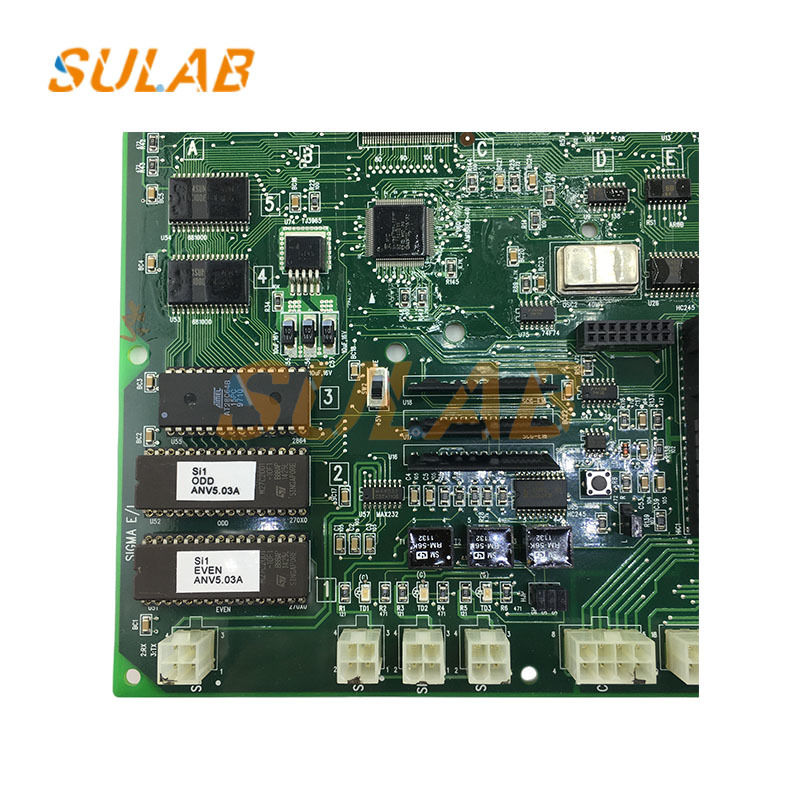

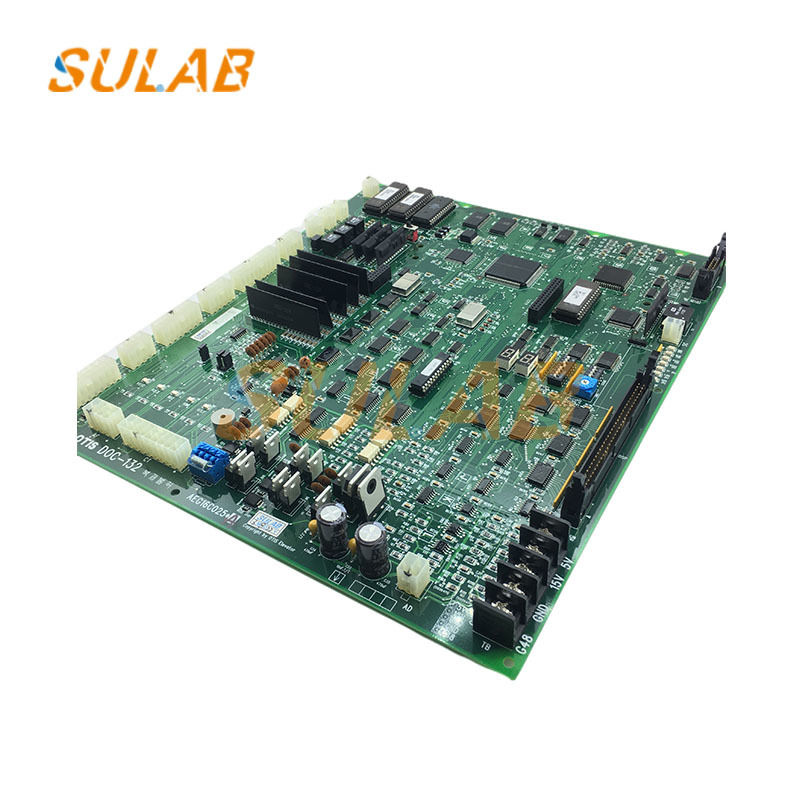

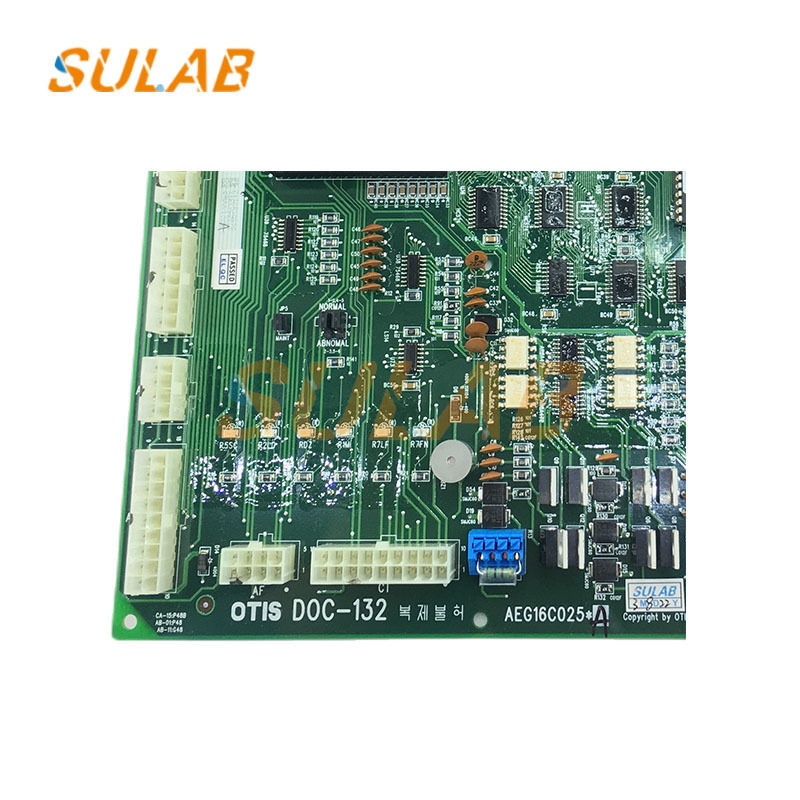

แผงควบคุมลิฟต์ SULAB DOC-132 AEG16C025A 24V PCB

บอร์ดควบคุมลิฟท์ LG PCB Board บอร์ดแม่ลิฟท์ คุณภาพสูง บอร์ดแม่ลิฟท์ขายส่ง DOC-132 AEG16C025A

ข้อมูลพื้นฐาน: แมวเมอร์บอร์ดนี้ถูกผลิตในประเทศจีน และเป็นส่วนประกอบของลิฟท์ เลขรุ่น: DOC-132 หรือ AEG16C025*Aมันใช้เป็นหลักในลิฟท์ที่อยู่อาศัยและการใช้งานอื่น ๆ.
คุณสมบัติการทํางาน: ในฐานะส่วนประกอบหลักของระบบควบคุมลิฟท์ มันทําหน้าที่สําคัญ เช่น การควบคุมการทํางานของลิฟท์ การป้องกันความปลอดภัย และการส่งสัญญาณมันสามารถทํางาน เช่น การวัดความสูงพื้น, การทํางาน LRT มือ POSI รูปแบบการทดสอบ, รูปแบบการตัด 110% และรีเซ็ตข้อมูล CRTล็อคลิฟท์สถานีฐาน, อินเตอร์เฟซล็อคลิฟท์ระยะไกล และการควบคุมบัตร IC การควบคุมรถและหอ
ความผิดพลาดและอาการที่พบบ่อย: เมื่อ motherboard นี้ทํางานผิดปกติ ลิฟท์อาจไม่สามารถเริ่มต้นหรือหยุดบ่อย ๆ ในระหว่างการทํางาน สัญญาณการสั่งการอาจหายไปหรือแสดงผิดอุปกรณ์ป้องกันความปลอดภัยอาจทํางานไม่ถูกต้อง, และจออาจแสดงให้เห็นผิดปกติหรือว่างเปล่า

การตั้งตําแหน่งและการติดตั้ง motherboard

ตามรูที่กําหนดไว้ในการติดตั้งในตู้ควบคุม วาง motherboard ไว้อย่างมั่นคงบนบราคเกตการติดตั้งเครื่องเชื่อมต่อการสื่อสาร, และตัวเชื่อม I/O) เป็นแนวทางสําหรับการเชื่อมต่อสายไฟที่ง่ายและหลีกเลี่ยงการบิดสายไฟที่เกินขั้น

ใช้สกรูที่นํามาเพื่อกระชับแบบเท่าเทียมกันในแนวฉาก (แรงหมุนควรสอดคล้องกับคู่มือ. สกรูที่อ่อนเกินไปอาจส่งผลให้สัมผัสไม่ดี, ในขณะที่สกรูที่แน่นเกินไปอาจทําลาย PCB บอร์ดแม่)หากพื้นที่ติดตั้งไม่เรียบ, ใส่ผ้าปูหนอนเพื่อการปรับระดับ

การเชื่อมต่อสายไฟฟ้า (ขั้นตอนหลัก)

การเชื่อมเชื่อมพลังงาน: ค้นหาตัวเชื่อมพลังงานของ motherboard (มักมีเครื่องหมาย "DC24V", "GND", หรือ "AC110V"; ดูคู่มือสําหรับรายละเอียด)ใช้มัลติเมตรเพื่อยืนยันว่าความแรงกดไฟเข้าตอบสนองความต้องการของ motherboard (ส่วนใหญ่ DC24V ± 5%).เชื่อมต่อขั้วบวกและลบอย่างถูกต้อง (การเชื่อมต่อผิดพลาดอาจทําลายโมดูลพลังงานของเมนบอร์ด)ติดต่อสายการสื่อสาร (เช่น RS485 หรือรถเมล์พิเศษ) ระหว่างเมนบอร์ดและแผ่นควบคุมลิฟท์และแผ่นการเรียกห้อง. การแยกระหว่างสาย "A" และ "B" หรือสาย "CAN-H" และ "CAN-L" ให้แน่ใจว่าการเชื่อมต่อปลอดภัย และกดเกราะอยู่ปลายหนึ่ง เพื่อลดการรบกวน
การเชื่อมต่ออินเตอร์เฟซ I/O: เชื่อมต่อสายการเข้าและการออกสําหรับวงจรความปลอดภัย, สัญญาณล็อคประตู, สวิตช์ขั้นต่ํา, การตอบสนองจากคอนแทคเตอร์ และวงจรอื่น ๆ ตามปินออทในคู่มือแต่ละสายไฟควรรับติดกับปลาย เพื่อป้องกันการตัดสายสั้นที่เกิดจากสายไฟเปล่า. หลังจากการเชื่อมต่อสายไฟ ใช้สายเคเบิ้ลลัดเพื่อจัดลําดับสายเคเบิ้ลและเชื่อมพวกมันแยกจากสายเคเบิ้ลความดันสูง (เช่นสายเคเบิ้ลมอเตอร์)
การติดดิน: ทอร์มิเนลติดดินของเมนบอร์ด (มีเครื่องหมาย "PE" หรือ "เครื่องหมายติดดิน") ควรเชื่อมต่อกับบัสติดดินของคับควบคุมด้วยสายสีเหลืองเขียวสองสีความต้านทานการติดดินควร ≤4Ω เพื่อป้องกันการเสียหายของเมนบอร์ดจากไฟฟ้าสแตติกหรือรั่ว.
