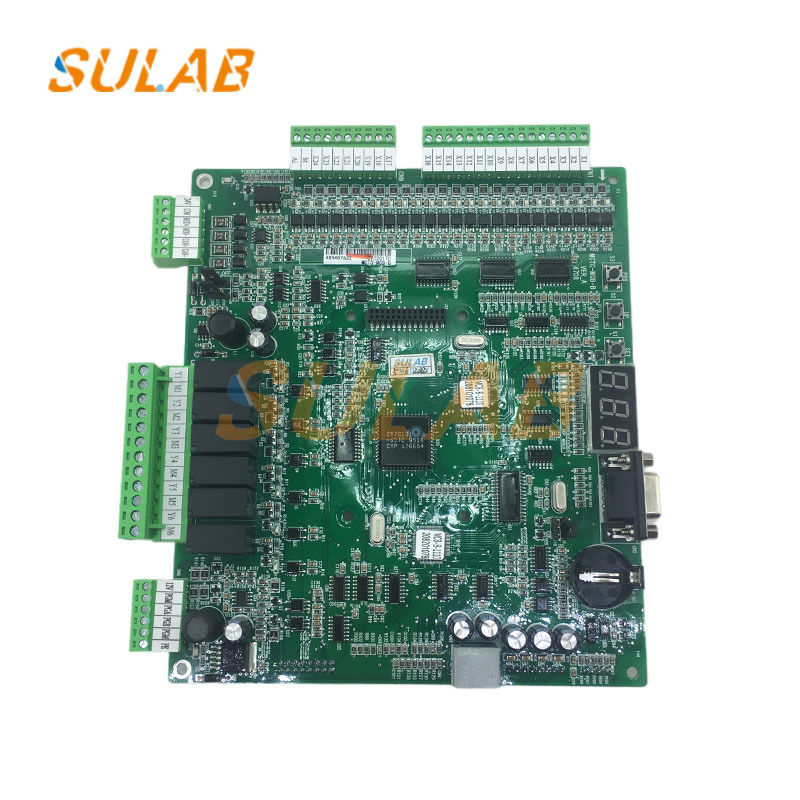

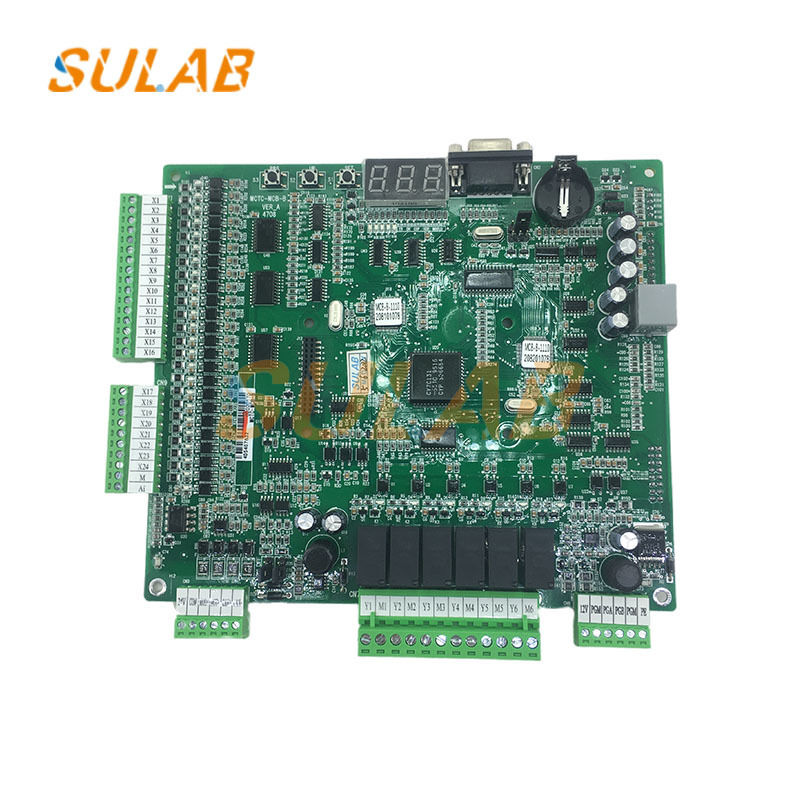

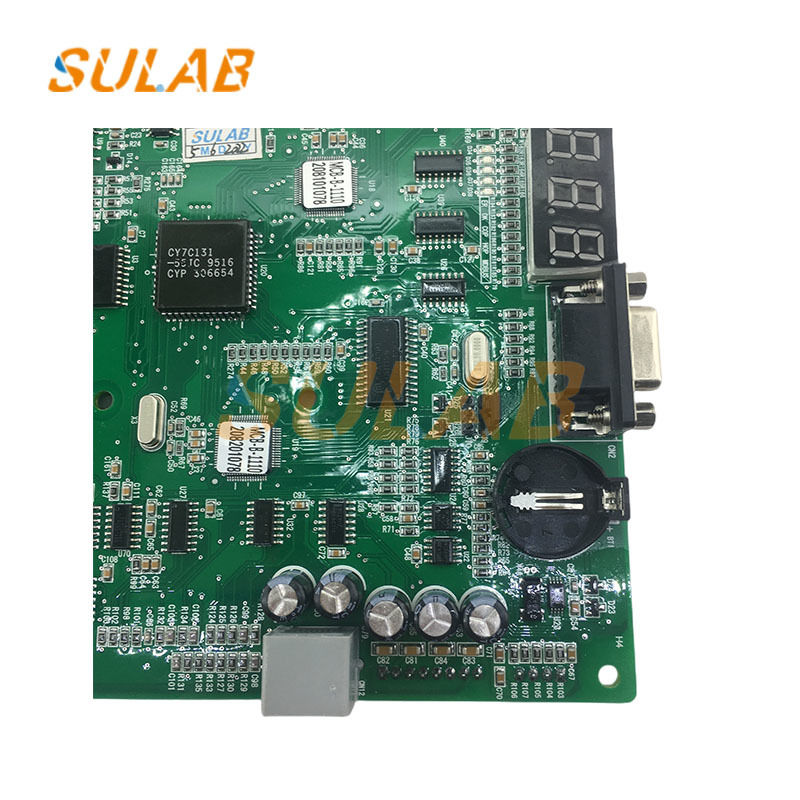

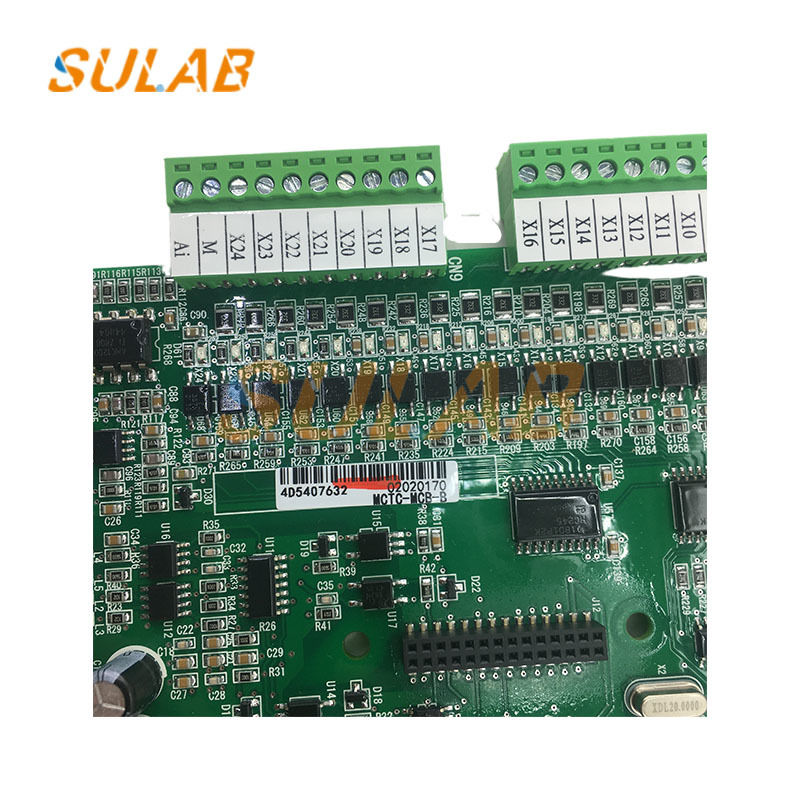

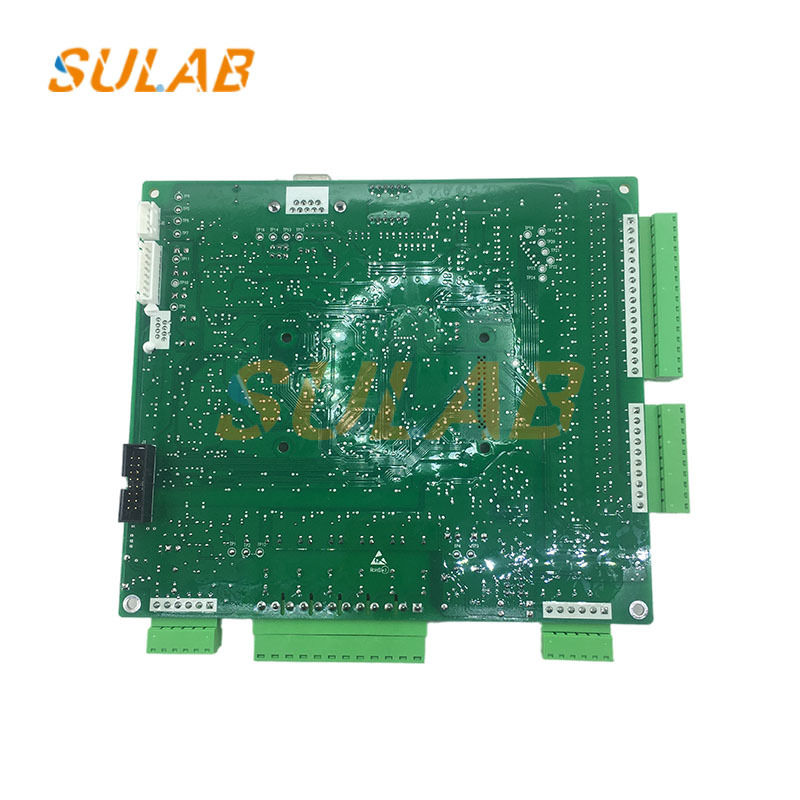

SULAB MCTC-MCB-B บอร์ดควบคุมลิฟท์ 1PC MOQ

monarch เครื่องสํารองลิฟท์, PCB ลิฟท์, บอร์ดอินเตอร์เฟสตู้ควบคุมลิฟท์, โมเนอร์บอร์ด MCTC-MCB-B

ความผิดปกติทั่วไปของบอร์ดควบคุมหลักของลิฟท์ MCTC-MCB-B ได้แก่ ความผิดพลาดในการสื่อสาร ความผิดพลาดในวงจรความปลอดภัย ความผิดพลาดในล็อคประตู และความผิดพลาดในความเร็วที่ผิดปกติ รายละเอียดดังนี้:

การป้องกันหน่วยอินเวอร์เตอร์: รหัสความผิดพลาด E01 อาจเกิดจากการติดพื้นผิวหรือการตัดชอร์ทสกอร์ตในวงจรออกหลัก, การเชื่อมต่อไฟฟ้ามอเตอร์การดึงยาวเกินไป, หรือความเสียหาย IGBT ภายใน

การเร่งเร่งเกินกระแสไฟฟ้า: รหัสความผิดพลาด E02 เป็นปกติที่เกิดจากความอ้วนของมอเตอร์เกินหรือการตั้งค่าปารามิเตอร์ของอินเวอร์เตอร์ที่ไม่ถูกต้อง
ความช้าเกินกระแสไฟฟ้า: รหัสความผิดพลาด E03 อาจแสดงให้เห็นถึงการไหลของกระแสไฟฟ้าที่ผิดปกติระหว่างการเบรกลิฟท์ อาจเกิดจากแรงต่อต้านเบรกที่ผิดปกติหรือการตั้งค่าปารามิเตอร์เบรกอินเวอร์เตอร์ที่ไม่ถูกต้อง
ความเร็วคงที่เกินกระแสไฟฟ้า: รหัสความผิดพลาด E04 อาจเกิดจากความผิดพลาดของมอเตอร์, การออกของอินเวอร์เตอร์ที่ผิดปกติ, หรือความต้านทานที่ผิดปกติระหว่างการทํางานของลิฟท์
ความดันเกินในการชะลอ: รหัสความผิดพลาด E06 อาจแสดงให้เห็นถึงพลังงานผลตอบกลับของมอเตอร์ที่มากเกินไประหว่างการชะลอ ซึ่งอาจส่งผลให้ตัวต่อต้านเบรคไม่สามารถระบายพลังงานได้อย่างรวดเร็วหรือหน่วยเบรกอินเวอร์เตอร์ที่บกพร่อง.
ความดันเกินความเร็วคงที่: รหัสความผิดพลาด E07 อาจแสดงให้เห็นถึงความดันไฟฟ้าที่เกินความแรง, วงจรตรวจสอบความดันของอินเวอร์เตอร์ที่ผิดปกติ, หรือความผิดปกติในการใช้งานเบรกรีเกเรนเตอรี่ระหว่างการทํางานของลิฟท์
ความผิดพลาดความแรงต่ํา: รหัสความผิดพลาด E09 อาจเกิดจากการขาดไฟฟ้าชั่วคราว ความดันไฟเข้าต่ํา หรือความผิดปกติบนบอร์ดควบคุมการขับเคลื่อน

ความผิดปกติของคอนแทคเตอร์ Feedback: รหัสความผิดพลาด E36 แสดงถึงความเสียหายของคอนแทคเตอร์, การติดต่อคอนแทคเตอร์ที่ไม่ดี, หรือความผิดพลาดในวงจร Feedback ของคอนแทคเตอร์
ความผิดปกติของสัญลักษณ์ผลตอบสนองของเบรค: รหัสความผิดพลาด E37 แสดงถึงความผิดพลาดของสวิทช์เบรค, ความเสียหายของโค้ลเบรค, หรือปัญหาในวงจรผลตอบสนองของเบรค
สัญญาณโคเดอร์หมุนของตัวควบคุมที่ผิดปกติ: รหัสความผิดพลาด E38 คล้ายกับรหัสความผิดพลาด E17 และ E20 แสดงถึงปัญหาที่เป็นไปได้กับองค์ประกอบหรือวงจรที่เกี่ยวข้องกับโคเดอร์
การอุ่นเกินของมอเตอร์: รหัสความผิดพลาด E39 แสดงถึงปัญหาที่เป็นไปได้เกี่ยวกับการระบายความร้อนของมอเตอร์ การทํางานที่หนักนาน หรือวงจรสั้นในวงกลมภายในของมอเตอร์
การทํางานของลิฟท์: รหัสความผิดพลาด E40 แสดงถึงความต้านทานที่ผิดปกติในระหว่างการทํางานของลิฟท์, ความผิดพลาดของล็อคประตู, หรือความผิดพลาดของโปรแกรมพานควบคุมหลัก
การตัดสายวงจรความปลอดภัย: รหัสความผิดพลาด E41 แสดงถึงการเปิดใช้งานของสวิทช์ในวงจรความปลอดภัย (เช่นสวิทช์จํากัดความเร็วหรือสวิทช์เครมความปลอดภัย)ความเสียหายของสายต่อสลับวงจรความปลอดภัยหรือการตัดสายวงจรความปลอดภัย
การตัดล็อคประตูระหว่างการใช้งาน: รหัสความผิดพลาด E42 แสดงถึงการตั้งเล่ห์ประตูที่ไม่ถูกต้อง, การสัมผัสที่ไม่ถูกต้องของตัวติดต่อล็อคประตูหรือการติดต่อที่ไม่ดีระหว่างล็อคประตูรถหรือล็อคประตูลงสัญญาณขีดสูงสุดถูกตัดระหว่างการทํางาน (รหัสความผิดพลาด E43) นี้อาจแสดงให้เห็นว่าสวิทช์ขีดสูงสุดผิดปกติ ตําแหน่งการติดตั้งที่ไม่ถูกต้อง หรือวงจรสัญญาณขีดสูงสุดผิดปกติ
สัญญาณขั้นต่ําถูกตัดระหว่างการทํางาน (รหัสความผิดพลาด E44) เช่นเดียวกับ E43 นี่ชี้ให้เห็นปัญหาเกี่ยวกับองค์ประกอบสวิทช์ขั้นต่ําหรือวงจร
เครื่องสวิทช์ความช้าด้านบนและด้านล่างถูกตัดขาด (รหัสความผิดพลาด E45) ซึ่งอาจแสดงถึงความผิดพลาดของสวิทช์ความช้า สถานที่ติดตั้งที่ไม่ถูกต้องหรือวงจรสลับความช้าช้าที่แตก.
