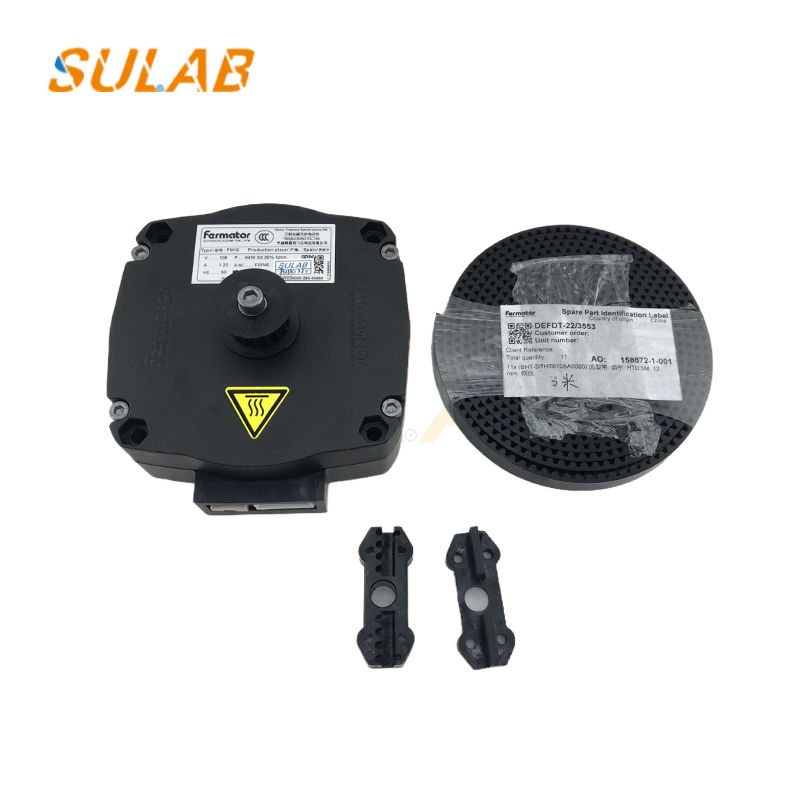

SULAB PM10 เครื่องยนต์ประตูลิฟท์ 24V DC แม็กเนตถาวร

  อุปกรณ์เสริมลิฟต์ มอเตอร์ประตูลิฟต์ VF4+VF5+ PM10 PMVC Universal AC Motor Motor Inverter PM10

PM10 มอเตอร์ DC แม่เหล็กถาวร (PMDC Motor): "ขดลวดที่ถูกกระแสไฟฟ้าหมุนในสนามแม่เหล็ก"
มอเตอร์ PM10 ประเภทนี้ (เช่น ซีรีส์ Parvalux PM10) เป็นประเภทที่พบได้บ่อยที่สุด หลักการทำงานของมันขึ้นอยู่กับกฎของแอมแปร์ (ตัวนำที่กระแสไฟฟ้าไหลผ่านในสนามแม่เหลกจะได้รับแรงตั้งฉากกับกระแสไฟฟ้าและสนามแม่เหล็ก) กระบวนการเฉพาะมีดังนี้:

การสร้างสนามแม่เหล็กคงที่
สเตเตอร์ (ส่วนที่อยู่กับที่) ของมอเตอร์มีแม่เหล็กถาวรภายใน (เช่น แม่เหล็กเหล็กถาวรรูปโค้ง) ซึ่งสร้าง "สนามแม่เหล็กหลัก" ที่มีทิศทางคงที่ (ตัวอย่างเช่น ขั้วเหนืออยู่ด้านบนของสเตเตอร์และขั้วใต้ด้านล่าง โดยที่สนามแม่เหล็กชี้จากเหนือไปใต้)

ขดลวดโรเตอร์ที่ถูกกระแสไฟฟ้าได้รับแรง
โรเตอร์มอเตอร์ (ส่วนที่หมุน) คืออาร์เมเจอร์ที่พันด้วยขดลวดหลายชุด ขดลวดเชื่อมต่อกับแหล่งจ่ายไฟ DC ภายนอกผ่าน "คอมมิวเตเตอร์" (ส่วนประกอบทรงกระบอกที่ทำจากแผ่นทองแดงหลายแผ่น) และ "แปรงถ่าน" (แปรงคาร์บอนนำไฟฟ้าที่อยู่กับที่ซึ่งเลื่อนสัมผัสกับคอมมิวเตเตอร์) เมื่อกระแสไฟฟ้า DC ไหลผ่านแปรงถ่านเข้าไปในขดลวดโรเตอร์ พวกมันจะได้รับแรงแอมแปร์ภายในสนามแม่เหล็กคงที่ของสเตเตอร์ ทิศทางของแรงนี้ถูกกำหนดโดย "กฎมือซ้าย": ฝ่ามือหันไปทางขั้วเหนือของสนามแม่เหล็ก นิ้วชี้ไปในทิศทางของกระแสไฟฟ้า และนิ้วหัวแม่มือชี้ไปในทิศทางของแรง เนื่องจากขดลวดโรเตอร์ถูกจัดเรียงในรูปแบบวงกลม แรงที่กระทำต่อขดลวดในตำแหน่งต่างๆ จะแตกต่างกันไปในทิศทาง ซึ่งท้ายที่สุดจะสร้าง "แรงบิดในการหมุน" ที่ขับเคลื่อนโรเตอร์

โครงสร้างสเตเตอร์และโรเตอร์
สเตเตอร์ประกอบด้วยขั้วแม่เหล็กหลายขั้วพร้อมขดลวด (เช่น 4 ขั้ว หรือ 8 ขั้ว) ขดลวดถูกจัดกลุ่มตาม "ลำดับเฟส" (โดยทั่วไป 2 เฟส หรือ 4 เฟส) เมื่อได้รับพลังงาน ขดลวดแต่ละชุดจะสร้างสนามแม่เหล็ก ทำให้ขั้วแม่เหล็กของสเตเตอร์มีขั้วเหนือหรือขั้วใต้
โรเตอร์มีแม่เหล็กถาวรในตัว สร้างขั้วแม่เหล็กคงที่ (เช่น โรเตอร์ทรงกระบอกมีขั้วเหนือและใต้หลายขั้วกระจายอยู่บนพื้นผิวอย่างสม่ำเสมอ ตัวอย่างเช่น โรเตอร์ 10 ขั้วมีขั้วเหนือ/ใต้ห้าคู่) สัญญาณพัลส์ขับเคลื่อนการสลับสนามแม่เหล็กของสเตเตอร์ ตัวควบคุมภายนอก (เช่น PLC หรือไดรเวอร์สเต็ปเปอร์มอเตอร์) ส่งสัญญาณพัลส์ไปยังขดลวดสเตเตอร์ ทำให้ขดลวดสเตเตอร์ของเฟสต่างๆ มีพลังงานตามลำดับที่เฉพาะเจาะจง ตัวอย่างเช่น ในสเต็ปเปอร์มอเตอร์แม่เหล็กถาวรสองเฟส เมื่อขดลวด "เฟส A" ได้รับพลังงาน ขั้วแม่เหล็กเฟส A ของสเตเตอร์จะสร้างขั้วเหนือ ขั้วใต้ของโรเตอร์ถูกดึงดูดไปยังขั้วเหนือเฟส A และโรเตอร์หมุนจนกระทั่งขั้วใต้ของโรเตอร์อยู่ในแนวเดียวกับขั้วเหนือเฟส A ของสเตเตอร์ (ขั้นตอนที่หนึ่ง)
จากนั้น เมื่อเฟส A ถูกตัดการเชื่อมต่อและเฟส B เชื่อมต่อ ขั้วแม่เหล็กเฟส B ของสเตเตอร์จะสร้างขั้วเหนือ และขั้วใต้ของโรเตอร์จะหันไปทางขั้วเหนือเฟส B (ขั้นตอนที่สอง)
จากนั้น เมื่อเฟส B ถูกตัดการเชื่อมต่อและเฟส A เชื่อมต่อ (เฟส A ย้อนกลับ) (กระแสไฟฟ้าในขดลวดเฟส A ถูกย้อนกลับ และขั้วแม่เหล็กกลายเป็นใต้) ขั้วใต้ของโรเตอร์ถูกดึงดูดไปยังขั้วเหนือที่กลับด้านของเฟส A (จริงๆ แล้วคือขั้วเหนือของขดลวดเฟส A เดิมกลับด้าน) และการหมุนยังคงดำเนินต่อไป (ขั้นตอนที่สาม)
วงจรซ้ำ: "เฟส B ย้อนกลับ → เฟส A → เฟส B → ..." ในวงจร สนามแม่เหล็กสเตเตอร์จะสลับเป็นระยะๆ และโรเตอร์จะหมุนเป็นขั้นตอนเมื่อสนามแม่เหล็กสลับ
