บอร์ดแสดงผลขาออกสำหรับลิฟต์ SULAB XAA25140AFB สำหรับระบบ Parallel

อุปกรณ์เสริม PCB สำหรับลิฟต์ลิฟต์ใหม่ดั้งเดิม บอร์ดแสดงผล Lop บอร์ดแสดงผลขาออกของลิฟต์ XAA25140AFB

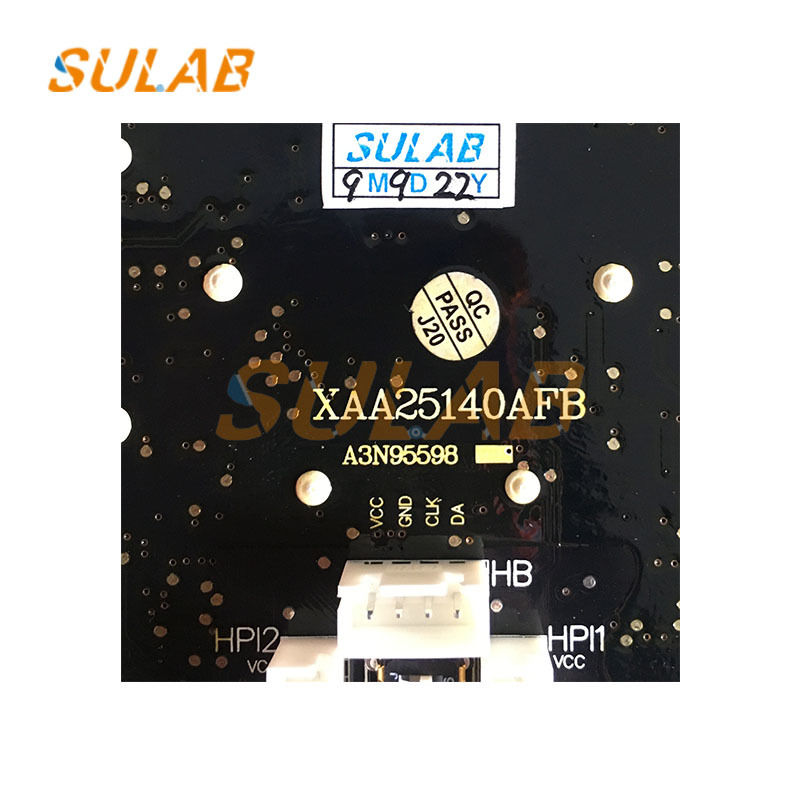

ยี่ห้อและรุ่น: แผงแสดงผลนี้เป็นของ OTIS รุ่น XAA25140AFB และเป็นของแผงแสดงผลการเรียกห้องโถงรุ่น HBP16
การใช้งาน: เหมาะสำหรับระบบลิฟต์แบบขนานเป็นหลัก สามารถติดตั้งภายนอกประตูห้องโถงลิฟต์เพื่อแสดงข้อมูล เช่น สถานะการทำงานปัจจุบันของลิฟต์และตำแหน่งชั้น และมีปุ่มเรียกสำหรับผู้โดยสารเพื่อเรียกลิฟต์
คุณสมบัติการทำงาน: ทำงานโดยรับสัญญาณการเรียกของผู้โดยสารผ่านอินพุตปุ่ม ประมวลผลผ่านไมโครคอนโทรลเลอร์ (MCU) และส่งไปยังตัวควบคุมหลักของลิฟต์ผ่านอินเทอร์เฟซการสื่อสาร นอกจากนี้ยังรับข้อมูลจากตัวควบคุมหลักเพื่ออัปเดตการแสดงผล เช่น ชั้นปัจจุบันของลิฟต์และทิศทางการเดินทาง

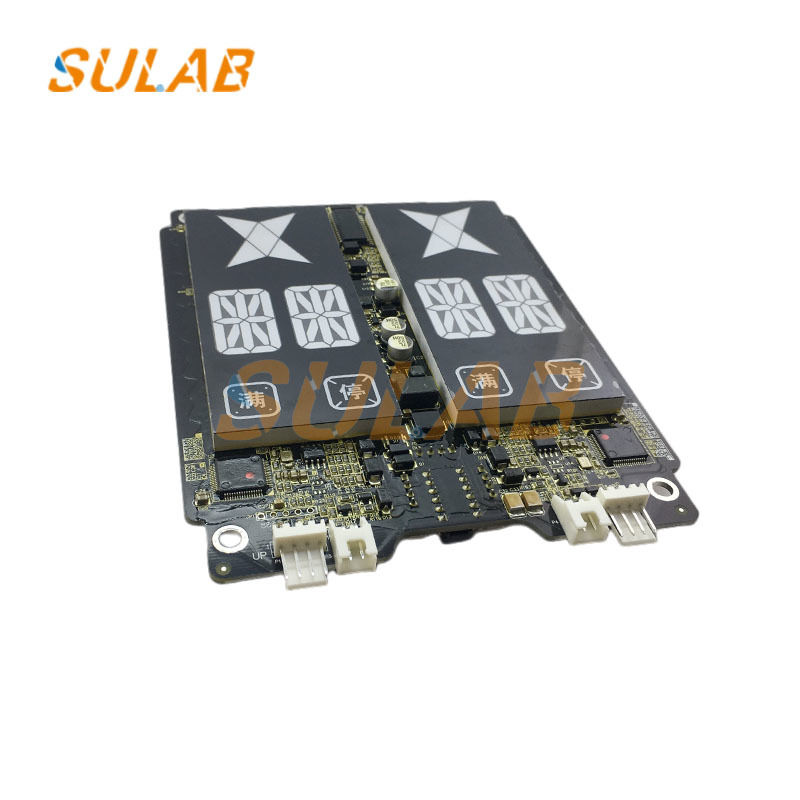

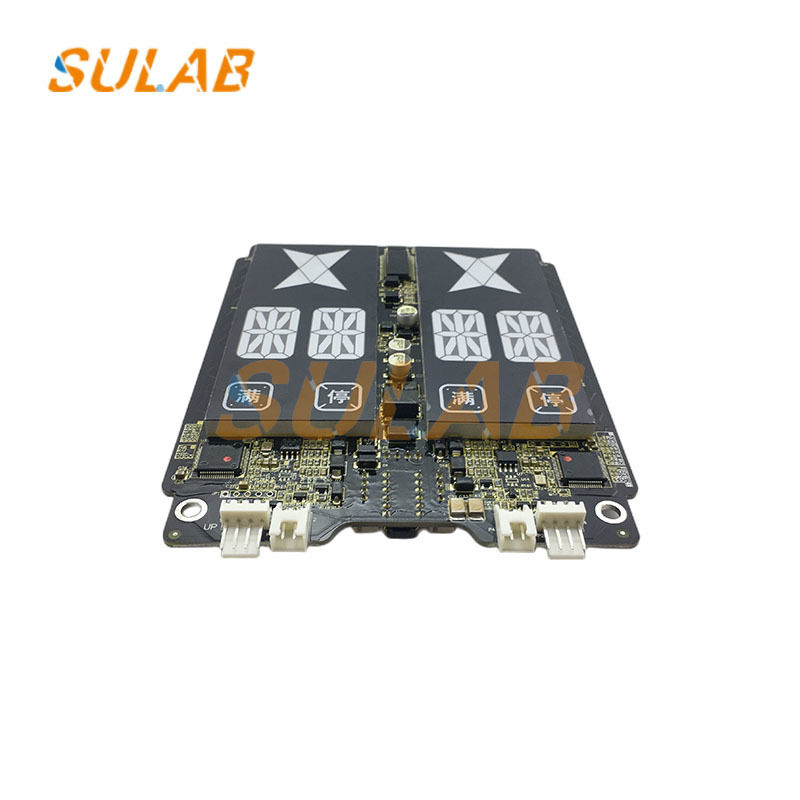

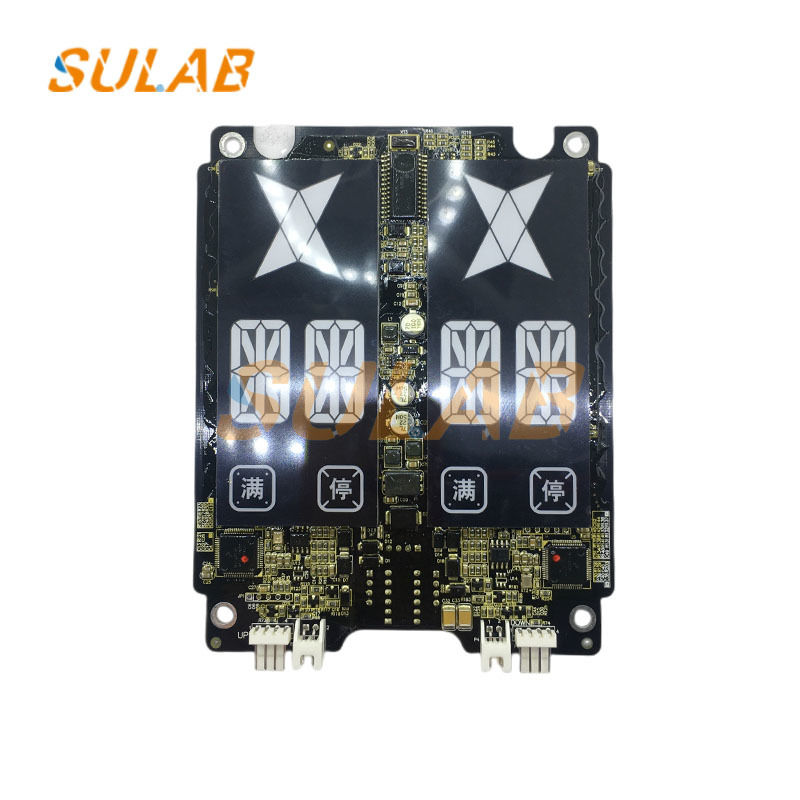

ลักษณะที่ปรากฏ: แผงแสดงผลเป็นแผงวงจรสีดำที่มีหลอดดิจิตอล LED หรือจอแสดงผลแบบดอทเมทริกซ์เพื่อแสดงหมายเลขชั้นและลูกศรทิศทาง รวมถึงปุ่มเรียกที่ผู้โดยสารกดและส่วนประกอบวงจรที่เกี่ยวข้อง

การเตรียมการ: ยืนยันว่ารุ่นลิฟต์ที่จะติดตั้งตรงกับแผงแสดงผลการเรียกห้องโถง ซึ่งสามารถทำได้โดยการเปรียบเทียบแบบร่างหรือหมายเลขรุ่นของลิฟต์ เตรียมแผงเรียกห้องโถงและอุปกรณ์เสริม เช่น สกรูและตัวยึด นอกจากนี้ เตรียมเครื่องมือพื้นฐาน เช่น ไขควงและสว่านไฟฟ้า รวมถึงเครื่องมือวัด เช่น ตลับเมตร ตรวจสอบให้แน่ใจว่าเพลาลิฟต์ไม่มีสิ่งกีดขวางที่อาจขัดขวางการติดตั้ง
กำหนดตำแหน่งการติดตั้ง: ตามแบบร่างการออกแบบลิฟต์หรือคู่มือการติดตั้ง โดยทั่วไปแผงเรียกห้องโถงจะติดตั้งถัดจากประตูห้องโถงลิฟต์ สูงจากพื้นดิน 1.2-1.4 เมตร โดยมีขอบแผงห่างจากขอบประตูทางขึ้น 200-300 มม. สำหรับลิฟต์ที่ควบคุมเป็นกลุ่ม ควรติดตั้งแผงเรียกระหว่างลิฟต์สองตัว พิจารณาถึงความสะดวกในการใช้งาน ความปลอดภัย และสุนทรียภาพ และหลีกเลี่ยงการติดตั้งในตำแหน่งที่เกิดการชนกันได้ง่าย
การเจาะล่วงหน้า: ใช้เครื่องมือวัดเพื่อทำเครื่องหมายรูยึดสำหรับแผงเรียกห้องโถง จากนั้นเจาะล่วงหน้าด้วยสว่านไฟฟ้า ใส่ใจกับความลึกและเส้นผ่านศูนย์กลางของรูเพื่อให้แน่ใจว่าสกรูสามารถยึดแผงเรียกห้องโถงได้อย่างแน่นหนา
การยึดแผงเรียกห้องโถง: วางแผงเรียกห้องโถงในรูที่เจาะไว้ล่วงหน้าและยึดด้วยสกรู เมื่อขันสกรู ให้ใช้ระดับเพื่อช่วยให้แผงเรียกห้องโถงตั้งฉากกับผนังเพื่อให้แน่ใจว่าการติดตั้งราบรื่น
การเดินสายไฟ: แผงเรียกห้องโถง XAA25140AFB ต้องใช้สายสื่อสาร เราขอแนะนำให้ใช้สายสื่อสารเฉพาะของ Otis เพื่อให้แน่ใจว่าการส่งสัญญาณมีความเสถียร เชื่อมต่อแผงอย่างถูกต้องตามคำแนะนำของผู้ผลิต ตรวจสอบให้แน่ใจว่าขั้วต่อมีความปลอดภัยและไม่มีการคลายตัว หากแผงเรียกห้องโถงต้องการแหล่งจ่ายไฟภายนอก ให้เชื่อมต่อสายไฟเสมอ ถอดแหล่งจ่ายไฟของลิฟต์ออกก่อนเชื่อมต่อเสมอ และตรวจสอบให้แน่ใจว่ามีการฉนวนที่เหมาะสม
การทดสอบการทำงาน: หลังจากการติดตั้ง ให้คืนค่าแหล่งจ่ายไฟของลิฟต์และทำการทดสอบหลายครั้ง กดปุ่มเรียกขึ้นและลงเพื่อตรวจสอบการตอบสนอง นอกจากนี้ ตรวจสอบให้แน่ใจว่าการแสดงผลชั้นทำงานอย่างถูกต้องและมีสัญญาณเตือนข้อผิดพลาดใดๆ หากตรวจพบปัญหาใดๆ ให้แก้ไขปัญหาการเดินสายไฟทันทีหรือตรวจสอบขั้นตอนการติดตั้งอีกครั้ง
