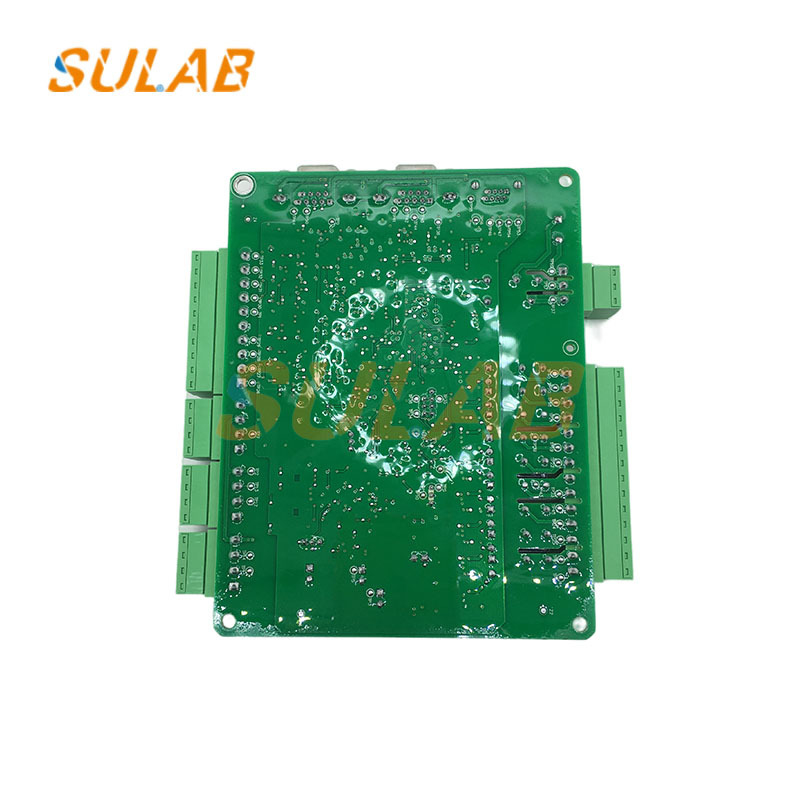

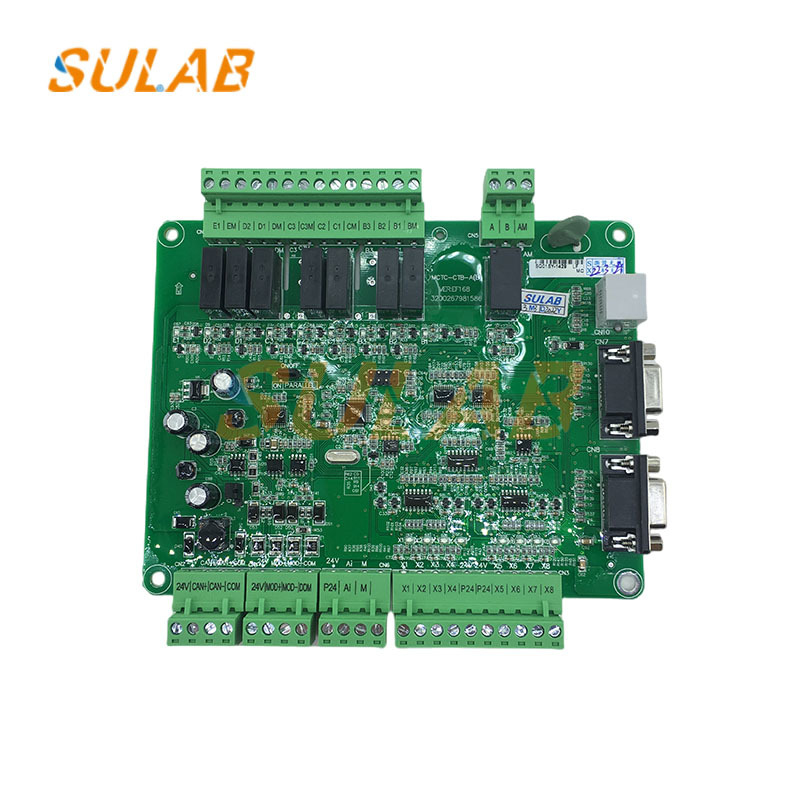

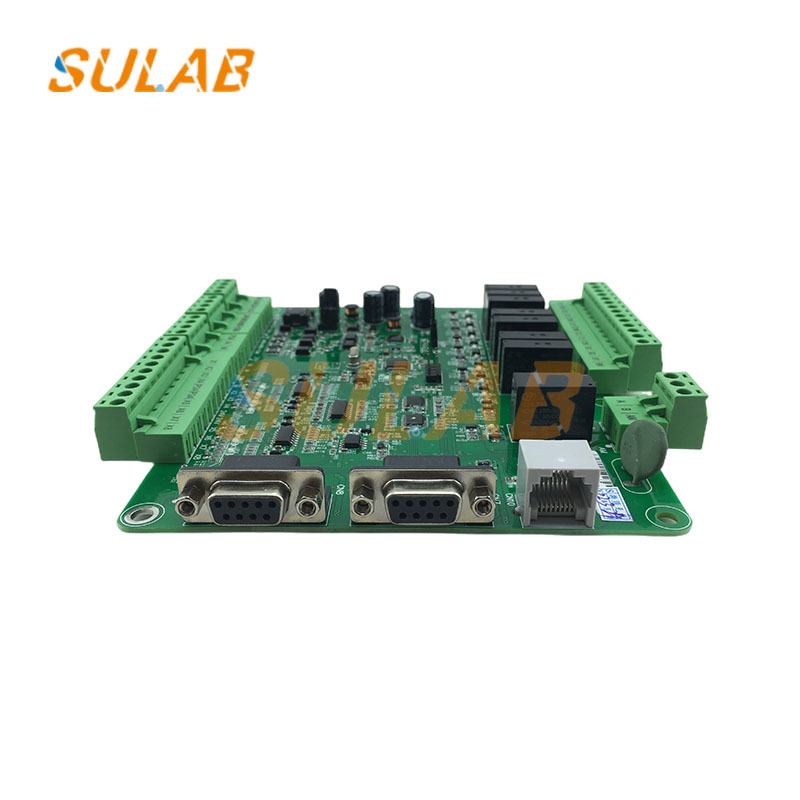

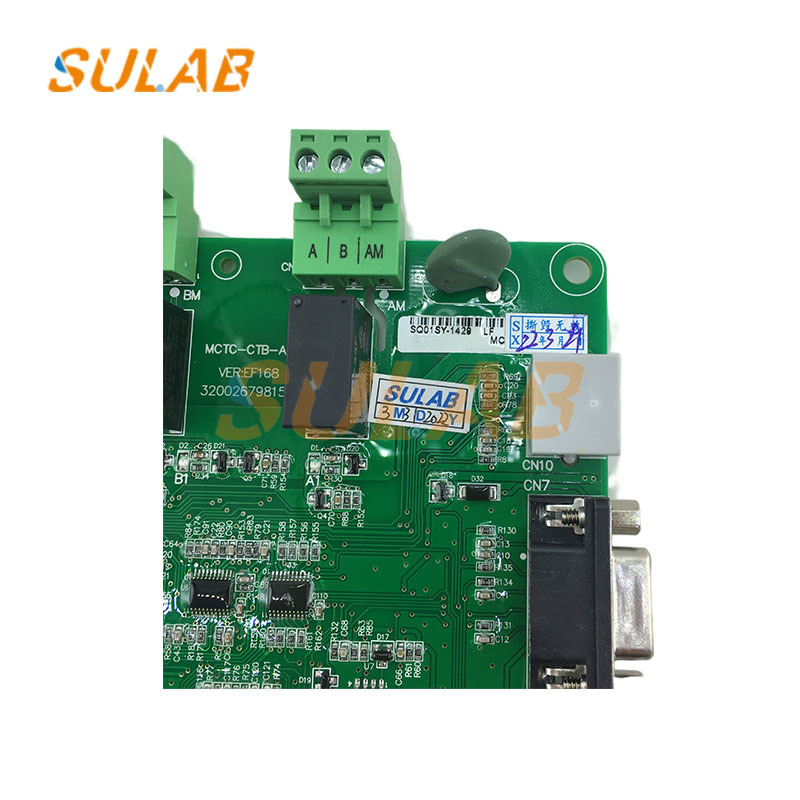

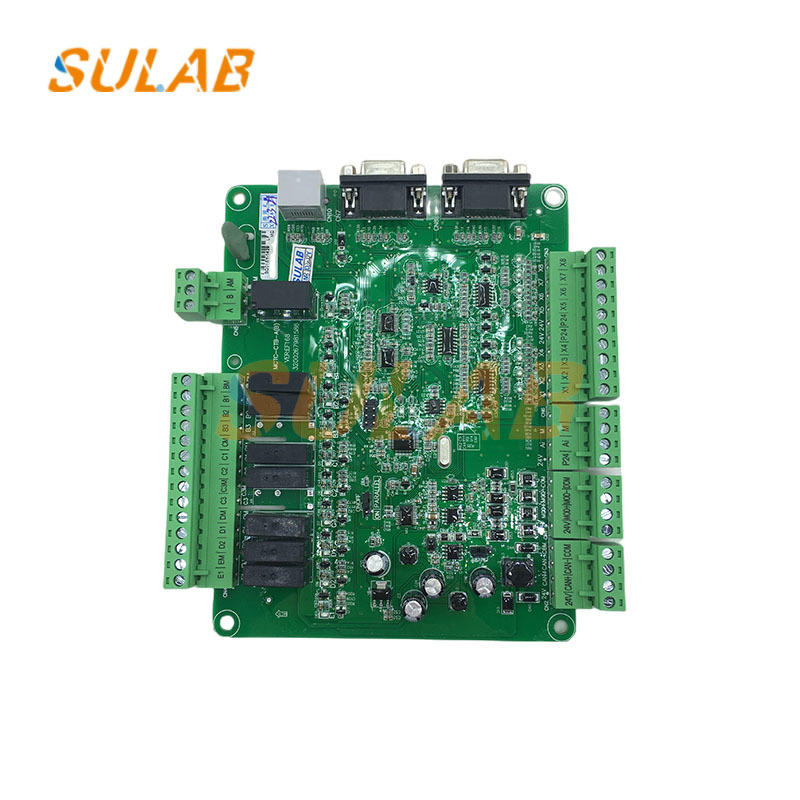

Monarch MCTC-CTB-A ลิฟท์คาร์ ท็อป คอมมิวนิเคชั่น บอร์ด

MCTC-CTB-A จาก MONARCH เป็นบอร์ดควบคุมรถยนต์ (บอร์ดบนหลังคารถ) ของตัวควบคุมแบบบูรณาการลิฟต์ NICE3000 ออกแบบมาเพื่อการสื่อสารและการควบคุมลิฟต์ที่เชื่อถือได้

• อินพุตดิจิตอล 8 ช่องสำหรับการรับสัญญาณที่ครอบคลุม
• เอาต์พุตรีเลย์ 9 ช่อง(7 มาตรฐาน, 9 ไม่ได้มาตรฐาน) เพื่อการควบคุมที่ยืดหยุ่น
• อินพุตอะนาล็อก 1 กลุ่มสำหรับการวัดที่แม่นยำ
• การสื่อสาร 485และการสื่อสาร CANอินเทอร์เฟซ
• ส่วนขยายพอร์ตขนาน 2 กลุ่มสำหรับการเชื่อมต่อเพิ่มเติม

• การควบคุมผ่านประตูสำหรับการจัดการประตูที่มีประสิทธิภาพ
• การชดเชยแรงบิดแบบอะนาล็อกเพื่อให้มั่นใจถึงเสถียรภาพในการทำงานของลิฟต์
• ประมวลผลสัญญาณโอเวอร์โหลดและสัญญาณโหลดเต็มสำหรับการตอบสนองสถานะโหลดแบบเรียลไทม์
• สัญญาณกริ่งขาเข้าสองทิศทางเอาต์พุตสำหรับการแจ้งเตือนผู้โดยสาร
• ขับเคลื่อนบอร์ดแสดงผลการสื่อสารและบอร์ดคำสั่งในรถสำหรับการแสดงข้อมูลและการรับคำสั่ง

• +24V/CON: แหล่งจ่ายไฟภายนอก 24VDC สำหรับการทำงานของบอร์ด
• CAN+/CAN-: อินเทอร์เฟซการสื่อสาร CAN กับบอร์ดควบคุมหลัก
• +24V/COM: เอาต์พุต 24VDC สำหรับบอร์ดแสดงผลในรถ MCTC-HCB
• AI-M: อินพุตสัญญาณการชั่งน้ำหนักแบบอะนาล็อก (ช่วง 0VDC-10VDC)
• ขั้วต่ออินพุตดิจิตอลหลายตัว รวมถึงอินพุตม่านแสงและเซ็นเซอร์ตำแหน่งประตู
• ขั้วต่อเอาต์พุตรีเลย์หลายตัวสำหรับสัญญาณควบคุมประตูและการทำงานของประตูแบบบังคับ
