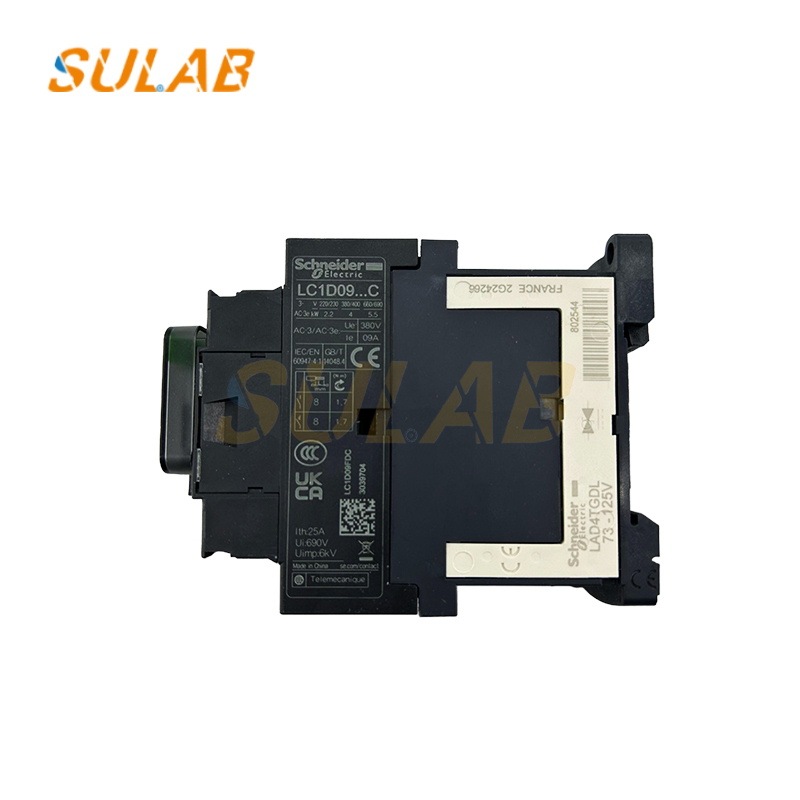

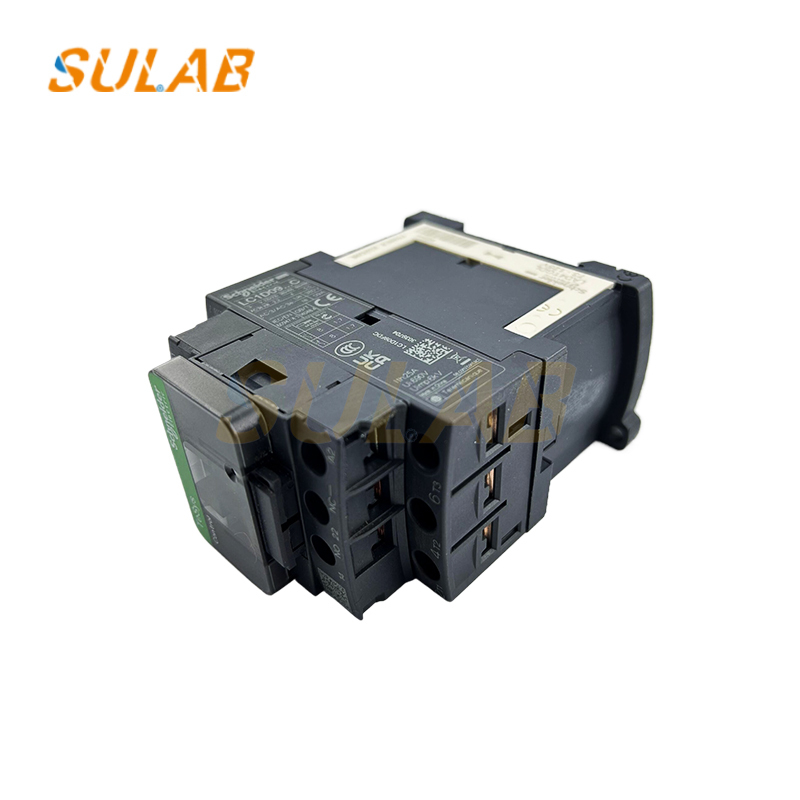

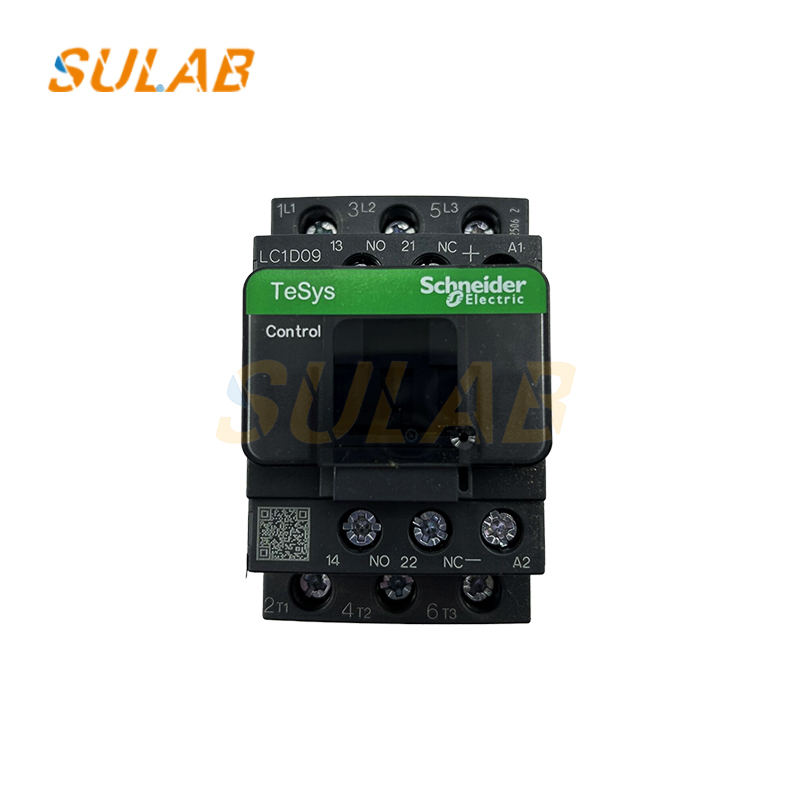

คอนแทคเตอร์ AC Schneider Original รุ่น LC1D09BDC LC1D09FDC คอนแทคเตอร์ DC

คอนแทคเตอร์ AC Schneider Original LC1D09BDC LC1D09FDC DC Contactor

• องค์ประกอบโครงสร้าง
  • ระบบแม่เหล็กไฟฟ้า: ประกอบด้วยแกนเหล็กเคลื่อนที่และคงที่ ขดลวดดึงดูด และสปริงปฏิกิริยา เมื่อขดลวดดึงดูดมีกระแสไฟฟ้า สนามแม่เหล็กจะถูกสร้างขึ้น ทำให้แกนเหล็กเคลื่อนที่เอาชนะแรงของสปริงปฏิกิริยาและดึงดูดกับแกนเหล็กคงที่ เมื่อขดลวดไม่มีกระแสไฟฟ้า สนามแม่เหล็กจะหายไป และแกนเหล็กเคลื่อนที่จะรีเซ็ตภายใต้การทำงานของสปริงปฏิกิริยา
  • ระบบสัมผัส: ใช้โครงสร้างสัมผัสแบบสะพานสองทาง โดยทั่วไปจะมีหน้าสัมผัสหลักแบบเปิดตามปกติสามคู่ ซึ่งใช้ในการเชื่อมต่อและตัดการเชื่อมต่อวงจรหลัก นอกจากนี้ อาจติดตั้งหน้าสัมผัสเสริม NO (เปิดตามปกติ) และ NC (ปิดตามปกติ) ซึ่งใช้สำหรับการตอบสนองสัญญาณหรือการควบคุมลูกโซ่ของวงจรควบคุม
  • ระบบดับอาร์ก: คอนแทคเตอร์ความจุสูง (สูงกว่า 20A) ใช้ฝาครอบดับอาร์กแบบสล็อตและแผ่นกริดดับอาร์กสำหรับการดับอาร์ก คอนแทคเตอร์ความจุขนาดเล็กใช้หน้าสัมผัสแบบสองทางสำหรับการดับอาร์ก การดับอาร์กด้วยแรงไฟฟ้า แผ่นอาร์กระหว่างเฟสสำหรับการแยกอาร์ก และฝาครอบดับอาร์กดินเหนียวสำหรับการดับอาร์ก

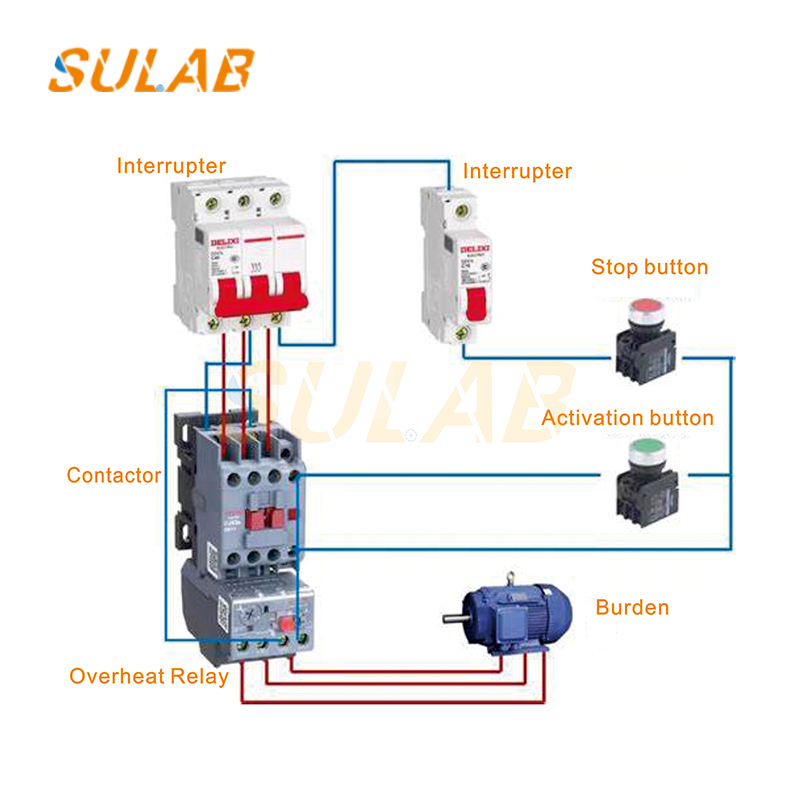

• หลักการทำงาน: เมื่อขดลวดแม่เหล็กไฟฟ้าของคอนแทคเตอร์เชื่อมต่อกับแรงดันไฟฟ้า DC ที่กำหนด สนามแม่เหล็กจะถูกสร้างขึ้นในขดลวด ภายใต้การทำงานของการดึงดูดแม่เหล็ก แกนเหล็กคงที่จะเอาชนะแรงปฏิกิริยาของสปริง ดึงดูดแกนเหล็กเคลื่อนที่ไปยังแกนเหล็กคงที่ และทำให้หน้าสัมผัสเคลื่อนที่และคงที่สัมผัสกัน ซึ่งจะเชื่อมต่อวงจรหลักและวงจรควบคุม เมื่อขดลวดไม่มีกระแสไฟฟ้า การดึงดูดแม่เหล็กไฟฟ้าของแกนเหล็กคงที่จะหายไป และแกนเหล็กเคลื่อนที่จะรีเซ็ตภายใต้แรงปฏิกิริยาของสปริง ทำให้หน้าสัมผัสเคลื่อนที่แยกออกจากหน้าสัมผัสคงที่ และตัดวงจรหลักและวงจรควบคุม
• พารามิเตอร์ทางเทคนิค
  • กระแสไฟที่กำหนด: 9A
  • แรงดันไฟฟ้าของขดลวด: โดยทั่วไป 110V DC และตัวเลือกอื่นๆ เช่น DC 12V, 24V, 48V, 220V ก็มีให้เช่นกัน
  • ขั้ว: 3P กล่าวคือ คอนแทคเตอร์สามขั้ว
  • ระดับแรงดันไฟฟ้า: สามารถใช้ในวงจรที่มีแรงดันไฟฟ้า AC สูงสุด 660V (690V) ภายใต้หมวดหมู่การใช้งาน AC-3 สามารถทำงานได้ตามปกติเมื่อแรงดันไฟฟ้าใช้งานคือ 380V
  • ลักษณะการทำงาน: แรงดันไฟฟ้าดึงเข้า DC คือ 85-110%Us และแรงดันไฟฟ้าปล่อยคือ 10-75%Us
